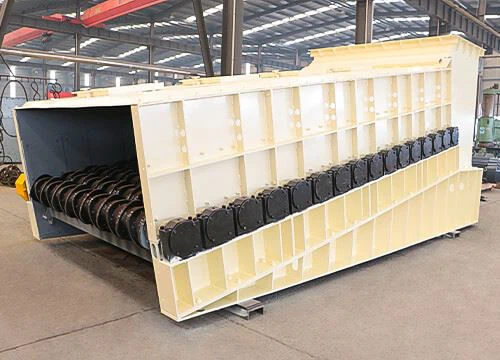

Воблерна дробарка є одним із важливих пристроїв у-системі котлів, що працюють на вугіллі, і системі відбору вугілля у вугільних шахтах. Він широко використовується в металургії, хімічній промисловості, будматеріалах і вугільних системах, і його дуже люблять і хвалять. Поверхня грохота воблерної дробарки складається з кількох паралельно розташованих ситових валів із встановленими на них ситовими дисками. Вали сита обертаються через зірочки або шестерні, і напрям їх обертання збігається з напрямком потоку матеріалу. Щоб розпушити шар матеріалу на ситі для полегшення просіювання, форма диска сита може бути ексцентричною або неправильної форми. Щоб запобігти застряганню матеріалу на валу сита, передбачені електричні та механічні функції захисту від перевантаження.
Як працює дробарка воблера?
Оскільки вали сита розташовані під різними робочими кутами, швидкість матеріалу є вищою, коли він рухається під більшим робочим кутом; і він повільніший, коли він працює під нижчим робочим кутом. Коли матеріали з цими двома різними швидкостями сходяться в певному положенні на поверхні сита, вони починають рухатися аксіально. Поверхня сита може рівномірно розподіляти шар матеріалу, ефективно покращуючи ефективність просіювання.
Основні компоненти дробарки воблера
Наша компанія має кваліфікованих технічних працівників і досконалу систему управління якістю, щоб забезпечити високу якість основних компонентів роликового грохота, щоб забезпечити гарантію високо-продуктивної роботи продукту.
Вузол екрану в зборі
Вузол екрану складається з двигуна + редуктора, вала екрану, диска екрану, плоскої шпонки, стопорної гайки, муфти, сидіння підшипника та аксесуарів сидіння підшипника. Привідний двигун з'єднаний з валом редуктора і сита через муфту.
Конструкція вала екрану є розумною та безпечною, що може ефективно уникнути явища згинання та зламу вала ролика.
Коли будь-яка група ситових валів виходить з ладу, матеріал може продовжувати рухатися вперед під натиском попереднього ситового валу, і просіювання може працювати як зазвичай. Сідло підшипника валу сита встановлено на зовнішній стороні бічної пластини коробки сита для легкого розбирання.
Екранний диск
Екранний диск виготовляється шляхом лиття зносостійкої-марганцево-хромової сталі в цілому, яка має чудову зносостійкість. Він може витримувати удар і знос великих шматків матеріалів і не зазнає жодної деформації чи руйнування.
Ситовий диск має форму параболічної ситової пластини та закруглений для усунення гострих кутів, мінімізуючи опір обертанню ситової пластини.
Параболічний ситовий диск може максимізувати здатність роликового ситового диска впливати на потік матеріалу та покращити швидкість сортування.
Воблер ДробаркаПодробиці
Пристрій приводу
У ньому використовується одно-режим приводу з одним-двигуном або багато{2}}осьовий ланцюговий комбінований режим передачі, розумна конфігурація потужності та структура поверхні екрана для рівномірного розподілу навантаження матеріалу на екрані та забезпечення безперебійної роботи.
Конструкція приводного пристрою проста, легко встановлюється та розбирається, а підключений екранний вал не переміщується під час розбирання.
Привід має компактні розміри, малу вагу, тривалий термін служби та низьку вартість обслуговування.
Екранний диск
Диск роликового екрану розташований по черзі, що робить конструкцію більш розумною та стійкою до ударів. Ніякої деформації або розлому не буде взагалі.
Диск екрану-параболічної форми добре-спроектований із високою точністю збирання. Це може збільшити швидкість скринінгу та підвищити точність скринінгу. Має відмінну зносостійкість і тривалий термін служби.
Екран Box
Основний корпус воблерної дробарки зварений із низько-легованої високо{1}}конструкційної сталі. Усі вузли сита кріпляться до корпусу машини з’єднувальними болтами. Знос{4}}стійкі пластини підкладки встановлено збоку корпусу машини, щоб уникнути прямого контакту між матеріалами та коробкою, що значно подовжує термін служби обладнання. А зносостійка підкладкова пластина та екранна коробка з’єднані болтами, які легко замінити.
Захисний корпус
Захисний корпус воблерної дробарки зварений із зносостійкої-стальової пластини NM500, покритої -антикорозійною та-корозійною фарбою, і з’єднаний із бункером і випускним корпусом спереду та ззаду.
Загальне ущільнення екрану може ефективно запобігти забрудненню пилом, зменшити вплив на навколишнє середовище та відповідати вимогам екологічного будівництва.
Захисний корпус забезпечений оглядовим віконцем для полегшення спостереження за роботою машини.
Зносостійка підкладкова пластина-
Зносостійка підкладкова плита виготовлена зі сплаву, а весь виробничий процес передбачає зварювання, термічну обробку, механічну обробку та інше виробництво на конвеєрі, що має тривалий термін служби та високу зносостійкість, міцність і ударостійкість.
Внутрішня частина ситової коробки та контактна поверхня між направляючою канавкою та матеріалом забезпечені зносостійкими підкладковими пластинами, які можуть захистити ситову коробку та збільшити термін служби направляючої канавки. Підкладкова пластина фіксується разом з материнською пластиною болтами, і заміна зручна.
Пристрій-самоочищення
Пристрій само{0}}чищення сітчастого валу виготовлений із-зносостійкої сталі та оснащений ріжучою кромкою, яка нахилена до нижньої частини сіткового валу. Деякий волокнистий сміття та липкі матеріали, прикріплені до екрана, автоматично очищаються пристроєм для очищення, щоб усунути блокування поверхні екрана.
Воблер Дробаркаособливості
Замість вібрації в ньому використовується метод просіву. Обладнання мало впливає на динамічне навантаження фундаменту і створює менший шум під час роботи.
Він особливо підходить для просіювання вологих і липких матеріалів (таких як будівельне сміття, що містить ґрунт, і суміші аргілітів). Обертовий вал сита та ситовий диск можуть ефективно запобігти адгезії матеріалу та закупорці отворів сита, що є значною перевагою порівняно з традиційними вібраційними грохотами.
В основному використовує ланцюговий привід і модульну конструкцію. Конструкція відносно проста, що дозволяє легко обслуговувати та замінювати компоненти. Деякі моделі оснащені очисними пристроями, які можуть автоматично очищати поверхню екрану.
Обладнання може бути розроблено з повністю герметичною конструкцією, що ефективно запобігає висипанню пилу під час процесу сортування та відповідає вимогам захисту навколишнього середовища.
Він може гнучко регулювати швидкість обертання валу сита (наприклад, за допомогою двигуна зі змінною частотою), форму ситового диска та осьовий відстань відповідно до характеристик матеріалу (розмір частинок, вміст вологи) та вимог до об’єму обробки, щоб адаптуватися до різних робочих умов. Діапазон переробних потужностей широкий, від кількох сотень тонн на годину до кількох тисяч тонн на годину.
Зв'яжіться з нами, щоб отримати найкращу ціну
Надішліть свої вимоги та обговоріть свій проект з одним із наших технічних інженерів.
Воблер ДробаркаЗавантажити брошуру
Чому варто вибрати дробарку з воблерами?
Воблерна дробарка В порівнянні зі звичайними грохотами, мають такі переваги.
Воблерна дробаркаs помітно перевершує звичайні сита, особливо у випадку важких для просіювання, вологих, липких сипучих матеріалів, подача та просіювання значно перевершують звичайні сита, які часто демонструють запікання та злипання цих матеріалів.
Воблерні дробарки працюють із низьким енергоспоживанням і низькими вимогами до профілю, а також без вібрації, шуму чи переданих навантажень, що робить їх ідеальними як для стаціонарних, так і для портативних застосувань.
У порівнянні з традиційним грохотом, який використовує вібрацію для розділення матеріалів, дробарка з воблером не вібрує, обладнання відносно міцне, не потребує частого технічного обслуговування та капітального ремонту, а загальний термін служби обладнання довший.
дробарки з воблерами самоочищаються-і розроблені, щоб протистояти засміченню та зменшувати засліплення. Вони також оснащені автоматичною системою змащування та функцією зворотного ходу для швидкого та легкого вирішення будь-якої ситуації заклинювання.
Воблерна дробарка може подаватись через перонний живильник або безпосередньо через вантажівки чи навантажувачі. Жодне інше обладнання не потрібне для надання допомоги в годівлі, що зменшує вартість цивільного будівництва та обладнання.
Виробничі потужності EXCT
Високоякісні механічні вироби повинні мати відмінне інструментальне обладнання. Щоб забезпечити його точність і задовольнити потреби великих замовлень. Компанія Henan Excellent Machinery Co., Ltd володіє 140 комплектами професійного обладнання, включаючи п’яти{4}}центр обробки-Gantry Machining, обробний центр CNC свердлильно-фрезерний, вертикальний обробний центр, вертикальний обробний центр CNC, центр обробки Gantry, лазерний верстат для різання, лазерний верстат для різання труб, робочу станцію зварювального робота, токарний верстат з ЧПК Горизонтальний обробний центр тощо. Удосконалене обробне та виробниче обладнання, включаючи кімнату для напилення навколишнього середовища та обладнання для термічної обробки та надвелику термічну обробку поверхні.
EXCT Суворий контроль якості
На даний момент EXCT повністю пройшов міжнародну сертифікацію системи якості ISO9001-2008, повна система якості гарантує ефективний контроль якості від розробки продукту та дизайну, виробництва, закупівлі та постачання до процесу продажу та обслуговування.
EXCT має сувору та кваліфіковану інспекційну команду, яка забезпечує успішний контроль якості продукції. Відділ інспекції якості має суворий процес тестування, який проходить через етапи закупівлі сировини, виробництва та встановлення, щоб гарантувати, що кожна частина обладнання, що постачається клієнтам, є кваліфікованою.
Застосування дробарки воблера
Будівельні відходи
Грязь і камінь
Різні відходи
Річковий пісок і гравій
Різні руди
Кокс і вугілля
Воблер ДробаркаСправи
Воблерна дробарка особливо підходить для вологих, липких матеріалів і видалення матеріалів з високим вмістом глини. дробарка з воблером використовується в заповнювачах і гірничодобувній промисловості для сортування--шахтного матеріалу перед первинною дробаркою.
Надішліть свої вимоги та обговоріть свій проект з одним із наших технічних інженерів.
Отримайте найбільш прийнятне рішення щодо продукту та цінову пропозицію безкоштовно!!!
Воблер ДробаркаЗагальні технічні характеристики
Воблерна дробарка EXCT налаштована для кожного матеріалу застосування, щоб забезпечити найкращу конфігурацію та відповідати всім вашим вимогам. Інформація про конфігурацію є типовими значеннями для довідки. Будь ласка, зверніться до наших технічних інженерів для отримання додаткової допомоги з вибором обладнання.
| Модель | Ширина екрана (мм) | Керована вісь/база | Сортований розмір частинок (мм) | Потужність приводу (кВт) | Потужність обробки (T/H) |
| GZS1208 | 1200 | 8 | 10-100 | 15 | 150-300 |
| GZS1412 | 1 400 | 12 | 10-100 | 2x 15 | 200-500 |
| GZS1618 | 1600 | 18 | 10-100 | 3x 18.5 | 400-800 |
| GZS1824 | 1 800 | 24 | 10-100 | 4×22 | 600- 1000 |
| GZS2024 | 2000 | 24 | 10-100 | 4×30 | 800-1200 |
| GZS2430 | 2400 | 30 | 10-100 | 5×37 | 1000-1800 |
Примітка:Кількість рулонів може бути налаштована відповідно до вимог замовника.
Воблер ДробаркаІнструкція з вибору
1. Який матеріал для перевірки: ____________
2. Вантажопідйомність: __________ (т/год)
3. Щільність матеріалу: ___________ (т/м3)
4. Макс. розмір гранул кормового матеріалу: ______ мм
5. Який відсоток максимального матеріалу в загальній кількості кормових матеріалів? _________%
6. Який розмір отвору роликового екрану? __________ (мм)
7.Чи висуваються вимоги до облаштування ролетного екрану? Він горизонтальний чи похилий?
8. Яке обладнання буде подавати матеріал на роликовий екран?
9. Яке обладнання буде отримувати матеріал з роликового екрану?
10.Воблерна дробарка працює окремо чи з іншим обладнанням для формування системи? Якщо ви створюєте систему, будь ласка, надайте блок-схему або макет усієї системи, щоб наші інженери могли їх використовувати.
Запасні частини для дробарки воблера
Дуплексний роликовий ланцюг
Вузол екрану в зборі
Підшипник
Обслуговування дробарки воблера
Техніко-економічне обґрунтування проекту
Дизайн і планування сайту
Вибір моделі та пропозиція
Розрахунок вибору моделі
3D моделювання та креслення
Цивільний дизайн
Монтаж і введення в експлуатацію
Дистанційна діагностика
Служба навчання
Графік технічного обслуговування
