Роликовий грохот — це високоефективна та довговічна машина для просіювання, яка складається з кількох валів, на яких встановлено потужні -валки або диски, які обертаються в одному напрямку. Ця конструкція утворює велику та ефективну зону просіювання, яка не тільки точно розділяє матеріали, але й плавно транспортує їх, забезпечуючи безперервну та надійну роботу.
Також відоме як дискове сито або пристрій для подачі коливань, роликове решето особливо підходить для роботи з вологими, липкими або дрібно{0}}зернистими матеріалами, які часто спричиняють блокування традиційних вібраційних сит. Його відкрита та обертова структура значно знижує ризик засліплення, гарантуючи стабільну продуктивність обробки та підтримуючи бажану ефективність сортування навіть у суворих умовах.
Завдяки своїй універсальності та високій продуктивності наші роликові грохоти широко застосовуються у вугільній промисловості, металургії, на цементних заводах, у хімічній промисловості та промисловості для обробки сипучих матеріалів. Завдяки таким перевагам, як скорочення часу простою, тривалий термін служби та простота обслуговування, вони забезпечують клієнтам як ефективність, так і економічну цінність.
Як працює роликовий екран?
Область скринінгу складається з багатьох паралельно розташованих роликових валів, ситовий вал оснащений кількома розташованими в шаховому порядку дисками сита, роликові вали обертаються в одному напрямку, щоб реалізувати подачу та просіювання матеріалів.
Поверхня сита роликового сита складається з кількох паралельно розташованих ситових валів, оснащених профільованими ситовими дисками, а ситові вали приводяться в рух приводним пристроєм для обертання в одному напрямку з однаковою швидкістю, утворюючи рухому поверхню сита.
Коли матеріал тече по поверхні екрана, він може утворювати потік матеріалу однакової товщини та з певним прискоренням.
Проміжок між валом сита та диском сита утворює отвір сита, матеріал, менший за отвір сита, піддається дії власної сили тяжіння та сили обертання валу сита, і стає матеріалом під ситом через отвори сита. Матеріал, більший за розміри отворів сита, продовжує надходити вздовж поверхні сита під дією обертового диска сита, перетворюючись на матеріал на ситі, і, нарешті, досягаючи класифікації матеріалу.
Основні компоненти роликового екрана
Наша компанія має кваліфікованих технічних працівників і досконалу систему управління якістю, щоб забезпечити високу якість основних компонентів роликового грохота, щоб забезпечити гарантію високо-продуктивної роботи продукту.
Вузол екрану в зборі
350x350 Вузол екрану складається з двигуна + редуктора, вала екрану, диска екрану, плоскої шпонки, стопорної гайки, муфти, сидіння підшипника та аксесуарів сидіння підшипника. Привідний двигун з'єднаний з валом редуктора і сита через муфту.
Конструкція вала екрану є розумною та безпечною, що може ефективно уникнути явища згинання та зламу вала ролика.
Коли будь-яка група ситових валів виходить з ладу, матеріал може продовжувати рухатися вперед під поштовхом попереднього ситового валу, і просіювання може працювати як зазвичай. Сідло підшипника валу сита встановлено на зовнішній стороні бічної пластини коробки сита для легкого розбирання.
Екранний диск
Роликовий екран відлитий із-зносостійкої сталі з марганцево-хромового сплаву, яка має гарну зносостійкість і може впоратися з ударами та зносом великих матеріалів без будь-якої деформації чи руйнування.
Роликовий екран сконструйований як параболічний ситовий диск і закруглений для усунення гострих кутів, завдяки чому опір обертанню екрана зведений до мінімуму.
Параболічна форма ситового диска може максимізувати здатність роликового сита впливати на потік матеріалу та покращити швидкість просіювання.
Роликовий екранПодробиці
Пристрій приводу
Він застосовує режим одно-приводу з одним-двигуном або багато{2}}осьовий ланцюговий комбінований режим передачі, розумну конфігурацію потужності та структуру поверхні екрана для рівномірного розподілу навантаження матеріалу на екрані та забезпечення безперебійної роботи.
Конструкція приводного пристрою проста, легко встановлюється та розбирається, а підключений екранний вал не переміщується під час розбирання.
Пристрій приводу має компактні розміри, малу вагу, довгий термін служби та низьку вартість обслуговування.
Екранний диск
Роликовий ситовий диск із шаховим розташуванням, більш розумним дизайном. Диск роликового екрану має хорошу ударостійкість і не викличе жодної деформації та руйнування.
Роликовий ситовий диск має хорошу зносостійкість і тривалий термін служби. Диск екрану параболічної форми має розумну конструкцію та високу точність складання, що може покращити точність екранування.
Екран Box
Основний корпус роликового екрану зварений із низько-легованої високо-конструкційної сталі. Усі вузли сита кріпляться до корпусу машини з’єднувальними болтами. Знос{4}}стійкі пластини підкладки встановлено збоку корпусу машини, щоб уникнути прямого контакту між матеріалами та коробкою, що значно подовжує термін служби обладнання. А зносостійка підкладкова пластина та екранна коробка з’єднані болтами, які легко замінити.
Захисний корпус
Захисний корпус роликового сита зварений зі зносостійкої-стальової пластини NM500, покритої -антикорозійною та -корозійною фарбою, і з’єднаний із бункером і випускним корпусом спереду та ззаду.
Загальне ущільнення екрану може ефективно запобігти забрудненню пилом, зменшити вплив на навколишнє середовище та відповідати вимогам екологічного будівництва.
Захисний корпус забезпечений оглядовим віконцем для полегшення спостереження за роботою машини.
Зносостійка підкладкова пластина-
Зносостійка підкладкова плита виготовлена зі сплаву, а весь виробничий процес передбачає зварювання, термічну обробку, механічну обробку та інше виробництво на конвеєрі, що має тривалий термін служби та високу зносостійкість, міцність і ударостійкість.
Внутрішня частина ситової коробки та контактна поверхня між направляючою канавкою та матеріалом забезпечені зносостійкими пластинами підкладки, які можуть захистити ситову коробку та збільшити термін служби направляючої канавки. Підкладкова пластина фіксується разом з материнською пластиною болтами, і заміна зручна.
Пристрій-самоочищення
Пристрій само{0}}чищення сітчастого валу виготовлений із-зносостійкої сталі та оснащений ріжучою кромкою, яка нахилена до нижньої частини сіткового валу. Деякий волокнистий сміття та липкі матеріали, прикріплені до екрана, автоматично очищаються пристроєм для очищення, щоб усунути блокування поверхні екрана.
Роликовий екранособливості
01/ Надміцна-конструкція
Роликовий екран має міцну раму та зносостійкі -диски, що забезпечує стабільну роботу за великих навантажень і важких умов. Посилена конструкція гарантує тривалий термін служби та надійну роботу.
02/ Висока ефективність скринінгу
Завдяки своїй обертовій дисковій конструкції роликовий грохот забезпечує точну класифікацію сипких матеріалів, особливо вологих, липких або грубих кормів. На відміну від вібраційних грохотів, він протистоїть засміченню та підтримує постійну ефективність.
03/ Гнучкі програми
Обладнання може застосовуватися у вугільній, гірничодобувній, цементній та хімічній промисловості. Він підходить для попереднього-просіювання, скальпування або відокремлення низькорослих матеріалів, відповідаючи потребам різних процесів.
04/ Низький рівень обслуговування
Модульні компоненти та проста механічна конструкція забезпечують швидку заміну деталей і легке обслуговування. Це скорочує час простою та мінімізує загальні витрати на обслуговування.
05/ Енергозберігаюча-операція
Завдяки відсутності сильної вібрації та низькому-шумному дизайну роликовий екран споживає менше енергії, зменшує викиди пилу та є екологічно чистим рішенням.
06/ Само{0}}самоочищення Скорочений час простою
Пристрої-самоочищення на кожному диску запобігають засміченню, що мінімізує перебої та підвищує доступність машини.
Надішліть свої вимоги та обговоріть свій проект з одним із наших технічних інженерів.
Зв'яжіться з нами, щоб отримати найкращу ціну
Роликовий екранЗавантажити брошуру
Чому варто вибрати роликовий екран?
Роликовий екран В порівнянні зі звичайними екранами має наступні переваги.
Роликові сита значно перевершують звичайні сита, особливо у випадку важких для просіювання, вологих, липких сипучих матеріалів, подача та просіювання помітно перевершують звичайні сита, які часто демонструють запікання та злипання цих матеріалів.
Роликові екрани працюють із низьким енергоспоживанням і низькими вимогами до профілю, а також без вібрації, шуму чи переданих навантажень, що робить їх ідеальними як для стаціонарних, так і для портативних застосувань.
У порівнянні з традиційним грохотом, який використовує вібрацію для розділення матеріалів, роликовий грохот не вібрує, обладнання відносно міцне, не потребує частого технічного обслуговування та капітального ремонту, а загальний термін служби обладнання довший.
Роликові решітки самоочищаються-і створені для захисту від засмічення та зменшення засліплення. Вони також оснащені автоматичною системою змащування та функцією зворотного ходу для швидкого та легкого вирішення будь-якої ситуації заклинювання.
Роликовий екран можна подавати за допомогою перронного живильника або безпосередньо через вантажівки чи навантажувачі. Жодне інше обладнання не потрібне для надання допомоги в годівлі, що зменшує вартість цивільного будівництва та обладнання.
Виробничі потужності
Високоякісні механічні вироби повинні мати відмінне інструментальне обладнання. Щоб забезпечити його точність і задовольнити потреби великих замовлень. Компанія Henan Excellent Machinery Co., Ltd володіє 140 комплектами професійного обладнання, включаючи п’яти{4}}центр обробки-Gantry Machining, обробний центр CNC свердлильно-фрезерний, вертикальний обробний центр, вертикальний обробний центр CNC, центр обробки Gantry, лазерний верстат для різання, лазерний верстат для різання труб, робочу станцію зварювального робота, токарний верстат з ЧПК Горизонтальний обробний центр тощо. Удосконалене обробне та виробниче обладнання, включаючи кімнату для напилення навколишнього середовища та обладнання для термічної обробки та надвелику термічну обробку поверхні.
Суворий контроль якості
На даний момент EXCT повністю пройшов міжнародну сертифікацію системи якості ISO9001-2008, повна система якості гарантує ефективний контроль якості від розробки продукту та дизайну, виробництва, закупівлі та постачання до процесу продажу та обслуговування.
EXCT має сувору та кваліфіковану інспекційну команду, яка забезпечує успішний контроль якості продукції. Відділ інспекції якості має суворий процес тестування, який проходить через етапи закупівлі сировини, виробництва та встановлення, щоб гарантувати, що кожна частина обладнання, що постачається клієнтам, є кваліфікованою.

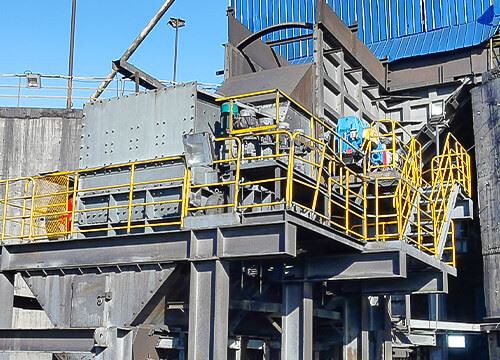

Роликовий екранСправи

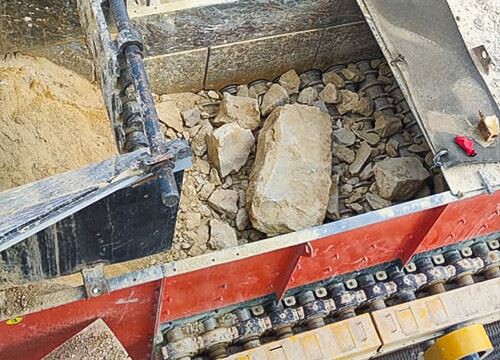

Роликові екрани особливо підходять для вологих, липких матеріалів і матеріалів з високим вмістом глини. Роликові сита використовуються в агрегатних і гірничодобувних роботах для сортування--шахтного матеріалу перед первинною дробаркою.
Надішліть свої вимоги та обговоріть свій проект з одним із наших технічних інженерів.
Отримайте найвідповідніше рішення щодо продукту та цінову пропозицію безкоштовно!!!
Загальні технічні характеристики
Роликовий екран EXCT налаштований для кожного матеріалу застосування, щоб забезпечити найкращу конфігурацію та відповідати всім вашим вимогам. Інформація про конфігурацію є типовими значеннями для довідки. Будь ласка, зверніться до наших технічних інженерів для отримання додаткової допомоги з вибором обладнання.
| Модель | Ширина екрана (мм) | Керована вісь/база | Сортований розмір частинок (мм) | Потужність приводу (кВт) | Потужність обробки (T/H) |
| GZS1208 | 1200 | 8 | 10-100 | 15 | 150-300 |
| GZS1412 | 1 400 | 12 | 10-100 | 2x 15 | 200-500 |
| GZS1618 | 1600 | 18 | 10-100 | 3x 18.5 | 400-800 |
| GZS1824 | 1 800 | 24 | 10-100 | 4×22 | 600- 1000 |
| GZS2024 | 2000 | 24 | 10-100 | 4×30 | 800-1200 |
| GZS2430 | 2400 | 30 | 10-100 | 5×37 | 1000-1800 |
Примітка: Кількість рулонів може бути налаштована відповідно до вимог замовника.
Інструкція з вибору
1. Який матеріал для перевірки: ____________
2. Вантажопідйомність: __________ (т/год)
3. Щільність матеріалу: ___________ (т/м3)
4. Макс. розмір гранул кормового матеріалу: ______ мм
5. Який відсоток максимального матеріалу в загальній кількості кормових матеріалів? _________%
6. Який розмір отвору роликового екрану? __________ (мм)
7.Чи висуваються вимоги до облаштування роликового екрану? Він горизонтальний чи похилий?
8. Яке обладнання буде подавати матеріал на роликовий екран?
9. Яке обладнання буде отримувати матеріал з роликового екрану?
10. Роликовий екран працює самостійно чи з іншим обладнанням для формування системи? Якщо ви створюєте систему, будь ласка, надайте блок-схему або макет усієї системи, щоб наші інженери могли їх використовувати.
Запчастини до роликового екрану
Дуплексний роликовий ланцюг
Вузол екрану в зборі
Підшипник
Обслуговування роликових екранів
Техніко-економічне обґрунтування проекту
Дизайн і планування сайту
Вибір моделі та пропозиція
Розрахунок вибору моделі
3D моделювання та креслення
Цивільний дизайн
Монтаж і введення в експлуатацію
Дистанційна діагностика
Служба навчання
Графік технічного обслуговування
