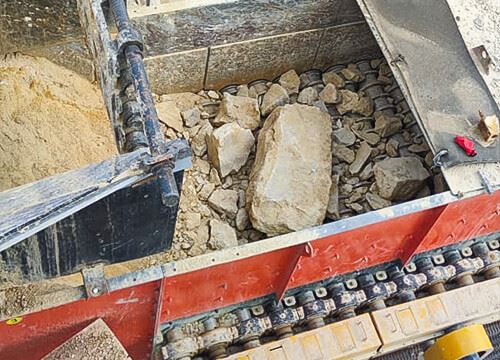

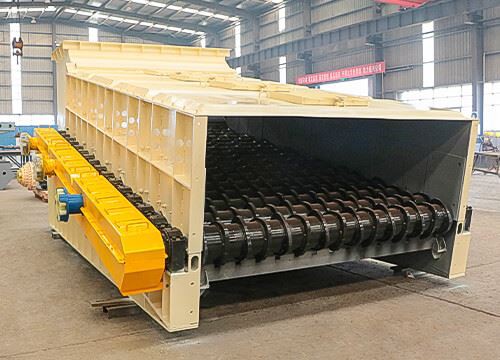

Воблер-грохот — це надійне та ефективне рішення для сортування, призначене для відділення та транспортування сипких матеріалів. Він складається з кількох валів, встановлених на обертових дисках, які рухаються в одному напрямку, утворюючи широку поверхню просіювання для досягнення як точної класифікації, так і безперервного транспортування. Конструкція забезпечує плавне транспортування матеріалу, стабільну пропускну здатність і надійну роботу.
Також відомий як вібросито або роликове решіто, воно добре -підходить для липких, вологих або абразивних матеріалів, які зазвичай створюють блокування у вібраційних ситах. Його -обертова структура, що самоочищається, запобігає засміченню, забезпечуючи безперервну продуктивність обробки та постійну продуктивність просіювання навіть у важких робочих умовах.
Наші воблери широко застосовуються у вугільній промисловості, видобутку корисних копалин, металургії, виробництві цементу та хімічній обробці. Завдяки міцній конструкції, мінімальним вимогам до технічного обслуговування та довговічним-зношуваним компонентам вони забезпечують високу надійність, економічну ефективність і відмінну адаптованість до вимогливих промислових операцій.
Як працює воблер?
Зона просіювання складається з багатьох паралельно розташованих роликових валів, просіювальний вал обладнано кількома розташованими в шаховому порядку дисками просіювання, роликові вали обертаються в одному напрямку, щоб реалізувати подачу та просіювання матеріалів.
Поверхня сита Wobbler Screen складається з кількох паралельно розташованих валів сита, оснащених профільованими дисками сита, і вали сита приводяться в рух приводним пристроєм для обертання в одному напрямку з однаковою швидкістю, утворюючи рухому поверхню сита.
Коли матеріал тече по поверхні екрана, він може утворювати потік матеріалу однакової товщини та з певним прискоренням.
Проміжок між валом сита та диском сита утворює отвір сита, матеріал, менший за отвір сита, піддається дії власної сили тяжіння та сили обертання валу сита, і стає матеріалом під ситом через отвори сита. Матеріал, більший за розміри отворів сита, продовжує надходити вздовж поверхні сита під дією обертового диска сита, перетворюючись на матеріал на ситі, і, нарешті, досягаючи класифікації матеріалу.
Основні компоненти сита воблера
Наша компанія має кваліфікованих технічних працівників і досконалу систему управління якістю, щоб забезпечити високу якість основних компонентів воблерного грохота, щоб забезпечити гарантію високо-продуктивної роботи продукту.

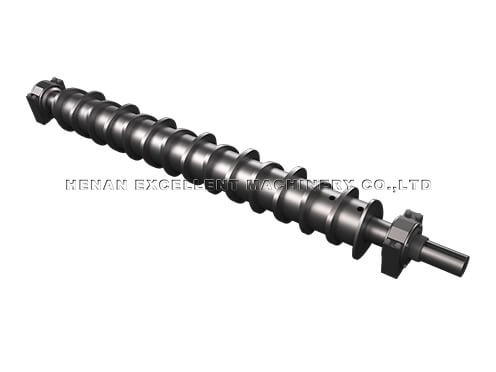

Вузол екрану
350x350 Вузол екрану складається з двигуна + редуктора, вала екрану, диска екрану, плоскої шпонки, стопорної гайки, муфти, сидіння підшипника та аксесуарів сидіння підшипника. Привідний двигун з'єднаний з валом редуктора і сита через муфту.
Конструкція валу екрану є розумною та безпечною, що дозволяє ефективно уникнути явища згинання та руйнування валу ролика.
Коли будь-яка група ситових валів виходить з ладу, матеріал може продовжувати рухатися вперед під натиском попереднього ситового валу, і просіювання може працювати як зазвичай. Сідло підшипника валу сита встановлено на зовнішній стороні бічної пластини коробки сита для легкого розбирання.

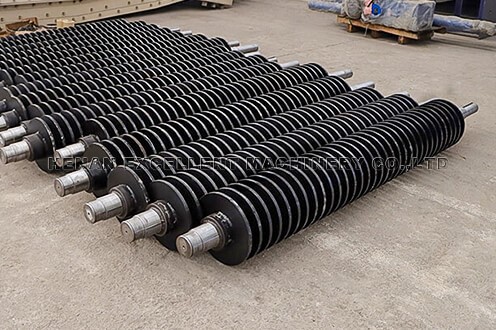

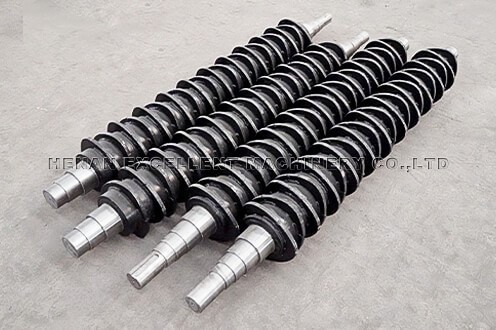

Екранний диск
Воблер-екран відлитий із-зносостійкої марганцево-хромової сталі, яка має гарну зносостійкість і може впоратися з ударами та зносом великих матеріалів без будь-якої деформації чи руйнування.
Воблер-екран розроблено як параболічний диск-грохот і заокруглений для усунення гострих кутів, щоб мінімізувати опір обертанню сита.
Параболічна форма ситового диска може максимізувати здатність воблерного сита впливати на потік матеріалу та покращити швидкість просіювання.
Воблер ЕкранПодробиці

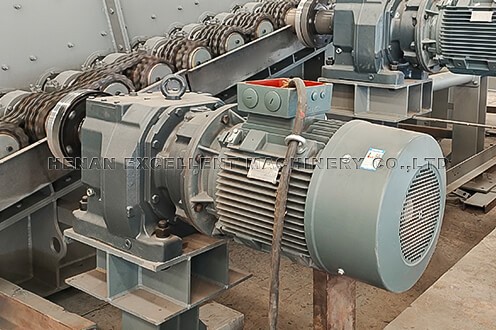

Пристрій приводу
Він застосовує режим одно-приводу з одним-двигуном або багато{2}}осьовий ланцюговий комбінований режим передачі, розумну конфігурацію потужності та структуру поверхні екрана для рівномірного розподілу навантаження матеріалу на екрані та забезпечення безперебійної роботи.
Конструкція приводного пристрою проста, легко встановлюється та розбирається, а підключений екранний вал не переміщується під час розбирання.
Пристрій приводу має компактні розміри, малу вагу, довгий термін служби та низьку вартість обслуговування.

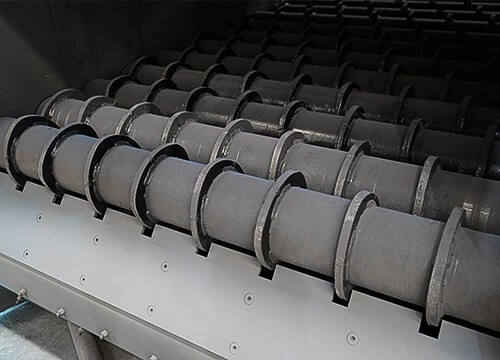

Екранний диск
Диск Wobbler Screen зі шаховим розташуванням, більш розумним дизайном. Диск Wobbler Screen має хорошу ударостійкість і не викличе жодної деформації та руйнування.
Диск Wobbler Screen має хорошу зносостійкість і тривалий термін служби. Диск екрану параболічної форми має розумну конструкцію та високу точність складання, що може покращити точність екранування.

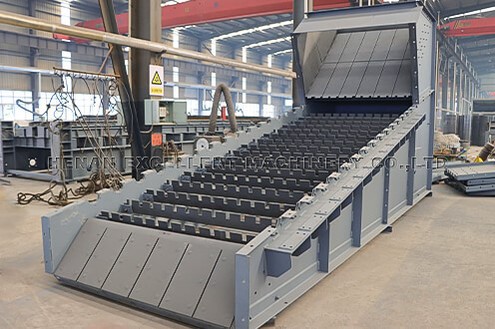

Екран Box
Основний корпус воблерного екрану зварений із низько-легованої високо-конструкційної сталі. Усі вузли валу сита кріпляться до корпусу машини з’єднувальними болтами. Знос{4}}стійкі пластини підкладки встановлено збоку корпусу машини, щоб уникнути прямого контакту між матеріалами та коробкою, що значно подовжує термін служби обладнання. А зносостійка підкладкова пластина та екранна коробка з’єднані болтами, які легко замінити.

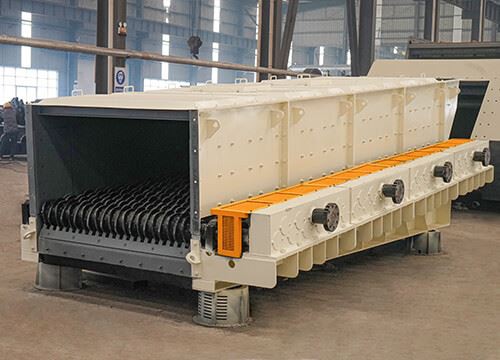

Захисний корпус
Захисний корпус Wobbler Screen зварений зі зносостійкої-стальової пластини NM500, покритої -антикорозійною та -корозійною фарбою, і з’єднаний із бункером і випускним корпусом спереду та ззаду.
Загальне ущільнення екрану може ефективно запобігти забрудненню пилом, зменшити вплив на навколишнє середовище та відповідати вимогам екологічного будівництва.
Захисний корпус забезпечений оглядовим віконцем для полегшення спостереження за роботою машини.

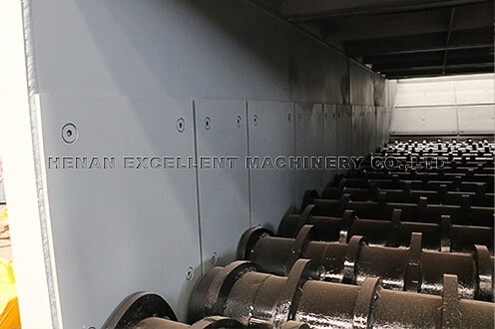

Знос{0}}стійка підкладкова пластина
Зносостійка підкладкова плита виготовлена зі сплаву, а весь виробничий процес передбачає зварювання, термічну обробку, механічну обробку та інше виробництво на конвеєрі, що має тривалий термін служби та високу зносостійкість, міцність і ударостійкість.
Внутрішня частина ситової коробки та контактна поверхня між направляючою канавкою та матеріалом забезпечені зносостійкими пластинами підкладки, які можуть захистити ситову коробку та збільшити термін служби направляючої канавки. Підкладкова пластина фіксується разом з материнською пластиною болтами, і заміна зручна.

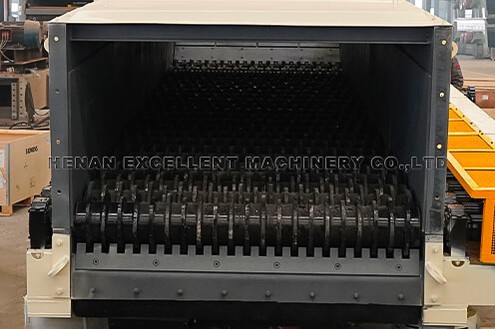

Пристрій із самоочищенням-
Пристрій само{0}}чищення сітчастого валу виготовлений із-зносостійкої сталі та оснащений ріжучою кромкою, яка нахилена до нижньої частини сіткового валу. Деякий волокнистий сміття та липкі матеріали, прикріплені до екрана, автоматично очищаються пристроєм для очищення, щоб усунути блокування поверхні екрана.
Воблер Екранособливості
Просіювання перед-дробленням
Наш воблер видаляє дрібні частинки з сипкого матеріалу перед тим, як він потрапляє в первинне дробильне обладнання, підвищуючи ефективність дроблення та знижуючи потребу в енергії.
Оптимізуйте точність скринінгу
Наш воблер-грохота здатний обробляти вологі, липкі або нерівні матеріали з надзвичайною точністю порівняно з вібраційними грохотами.
Самоочищення-
Наше воблерне грохот оснащено очисними пристроями на кожному валу, які запобігають утворенню-наростів на дисках, забезпечуючи постійну точність грохочення та надійну продуктивність.
Екологічно безпечний
Наш воблерний екран має закриту конструкцію, яка значно знижує рівень шуму та пилу, покращуючи робоче середовище та стандарти безпеки.
Гнучкі параметри макета
Наш воблерний екран можна конфігурувати в різних орієнтаціях і кутах нахилу відповідно до різноманітних дизайнів рослин і обмежень простору.
Зручний-оператор дизайн
Наш воблерний екран забезпечує прості у використанні елементи керування, з опціями як ручного, так і автоматичного керування залежно від вимог виробництва.
Зв'яжіться з нами, щоб отримати найкращу ціну
Надішліть свої вимоги та обговоріть свій проект з одним із наших технічних інженерів.
Воблер ЕкранЗавантажити брошуру

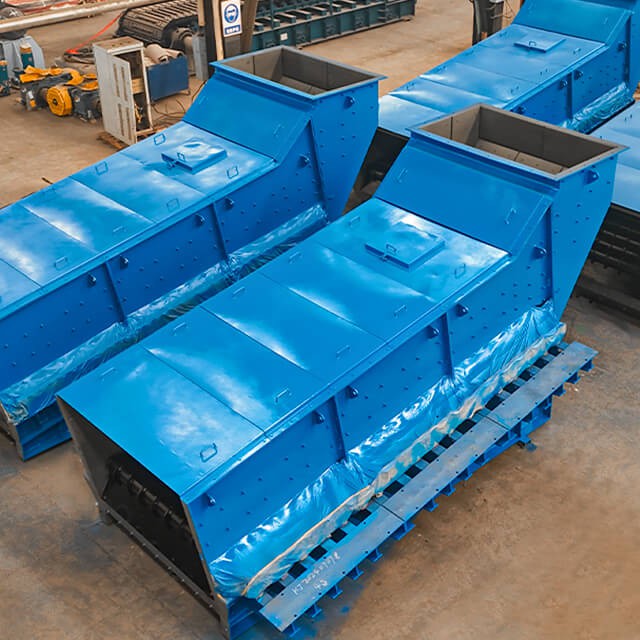

Чому вибирають Wobbler Screen?
Воблер-грохот В порівнянні зі звичайними ситами має такі переваги.
Воблерні сита значно перевершують звичайні сита, особливо у випадку важких для просіювання, вологих, липких сипучих матеріалів, подача та просіювання значно перевершують звичайні сита, які часто демонструють запікання та злипання цих матеріалів.
Wobbler Screen працює з низьким споживанням енергії та низькими вимогами до профілю, а також без вібрації, шуму чи переданих навантажень, що робить їх ідеальними як для стаціонарних, так і для портативних застосувань.
Порівняно з традиційним грохотом, який використовує вібрацію для розділення матеріалів, воблер-грохот не вібрує, обладнання відносно міцне, не потребує частого технічного обслуговування та капітального ремонту, а загальний термін служби обладнання довший.
Воблер-сітка самоочищається-і розроблена, щоб протистояти засміченню та зменшувати засліплення. Вони також оснащені автоматичною системою змащування та функцією зворотного ходу для швидкого та легкого вирішення будь-якої ситуації заклинювання.
Wobbler Screen може подаватись через перонний фідер або безпосередньо через вантажівки чи навантажувачі. Жодне інше обладнання не потрібне для надання допомоги в годівлі, що зменшує вартість цивільного будівництва та обладнання.

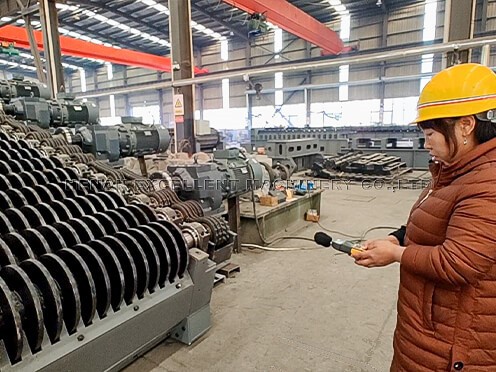

Виробничі потужності
Високоякісні механічні вироби повинні мати відмінне інструментальне обладнання. Щоб забезпечити його точність і задовольнити потреби великих замовлень. Компанія Henan Excellent Machinery Co., Ltd володіє 140 комплектами професійного обладнання, включаючи п’яти{4}}центр обробки-Gantry Machining, обробний центр CNC свердлильно-фрезерний, вертикальний обробний центр, вертикальний обробний центр CNC, центр обробки Gantry, лазерний верстат для різання, лазерний верстат для різання труб, робочу станцію зварювального робота, токарний верстат з ЧПК Горизонтальний обробний центр тощо. Удосконалене обробне та виробниче обладнання, включаючи кімнату для напилення навколишнього середовища та обладнання для термічної обробки та надвелику термічну обробку поверхні.
Суворий контроль якості
На даний момент EXCT повністю пройшов міжнародну сертифікацію системи якості ISO9001-2008, повна система якості гарантує ефективний контроль якості від розробки продукту та дизайну, виробництва, закупівлі та постачання до процесу продажу та обслуговування.
EXCT має сувору та кваліфіковану інспекційну команду, яка забезпечує успішний контроль якості продукції. Відділ інспекції якості має суворий процес тестування, який проходить через етапи закупівлі сировини, виробництва та встановлення, щоб гарантувати, що кожна частина обладнання, що постачається клієнтам, є кваліфікованою.

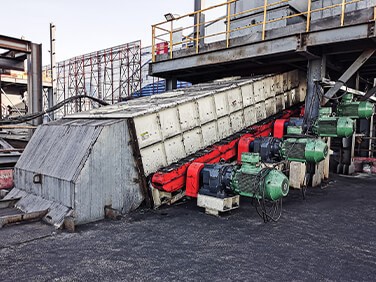

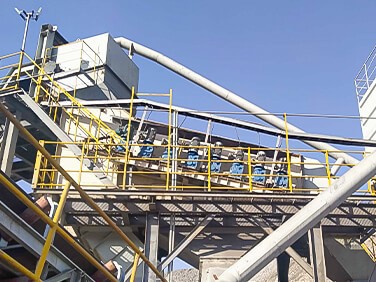

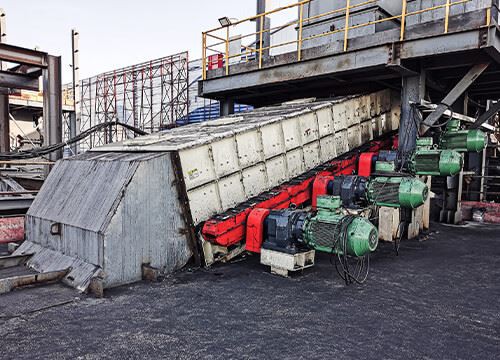

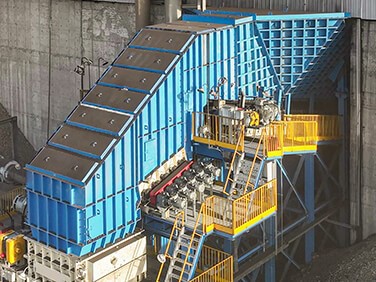

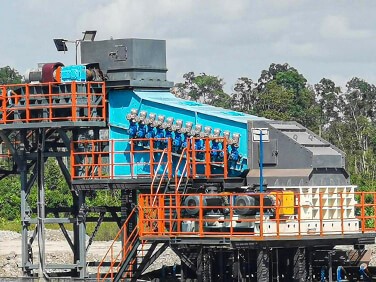

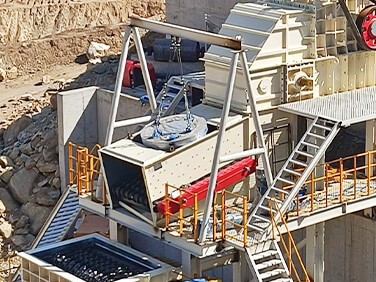

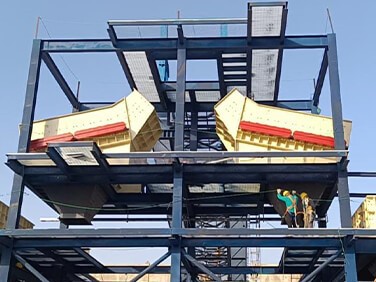

Воблер ЕкранСправи
Wobbler Screen особливо підходить для вологих, липких матеріалів і матеріалів з високим вмістом глини. Воблер-грохот використовується в агрегатних і гірничодобувних додатках для сортування--шахтного матеріалу перед первинною дробаркою.
Надішліть свої вимоги та обговоріть свій проект з одним із наших технічних інженерів.
Отримайте найвідповідніше рішення щодо продукту та цінову пропозицію безкоштовно!!!
Загальні технічні характеристики
EXCT Wobbler Screen налаштовується для кожного матеріалу застосування, щоб забезпечити найкращу конфігурацію та відповідати всім вашим вимогам. Інформація про конфігурацію є типовими значеннями для довідки. Будь ласка, зверніться до наших технічних інженерів для отримання додаткової допомоги з вибором обладнання.
| Модель | Ширина екрана (мм) | Керована вісь/база | Сортований розмір частинок (мм) | Потужність приводу (кВт) | Потужність обробки (T/H) |
| GZS1208 | 1200 | 8 | 10-100 | 15 | 150-300 |
| GZS1412 | 1 400 | 12 | 10-100 | 2x 15 | 200-500 |
| GZS1618 | 1600 | 18 | 10-100 | 3x 18.5 | 400-800 |
| GZS1824 | 1 800 | 24 | 10-100 | 4×22 | 600- 1000 |
| GZS2024 | 2000 | 24 | 10-100 | 4×30 | 800-1200 |
| GZS2430 | 2400 | 30 | 10-100 | 5×37 | 1000-1800 |
Примітка: Кількість рулонів може бути налаштована відповідно до вимог замовника.
Інструкція з вибору
1. Який матеріал для перевірки: ____________
2. Вантажопідйомність: __________ (т/год)
3. Щільність матеріалу: ___________ (т/м3)
4. Макс. розмір гранул кормового матеріалу: ______ мм
5. Який відсоток максимального матеріалу в загальній кількості кормових матеріалів? _________%
6. Який розмір отвору сита воблера? __________ (мм)
7.Чи є вимоги до розташування воблерного грохота? Він горизонтальний чи похилий?
8. Яке обладнання буде подавати матеріал на екран воблера?
9. Яке обладнання буде отримувати матеріал із сита воблера?
10. Воблер-грохота працює окремо чи з іншим обладнанням для формування системи? Якщо ви створюєте систему, будь ласка, надайте блок-схему або макет усієї системи, щоб наші інженери могли їх використовувати.
Запчастини до воблера
Дуплексний роликовий ланцюг
Вузол екрану в зборі

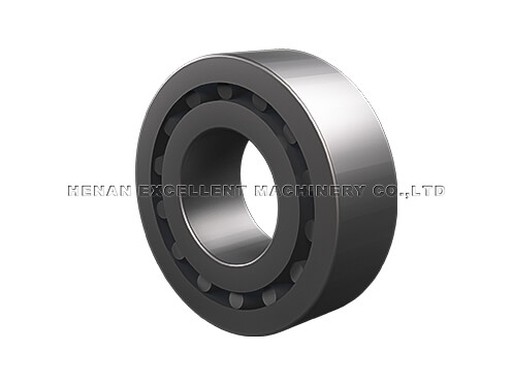

Підшипник
Обслуговування воблерів
Техніко-економічне обґрунтування проекту
Дизайн і планування сайту
Вибір моделі та пропозиція
Розрахунок вибору моделі
3D моделювання та креслення
Цивільний дизайн
Монтаж і введення в експлуатацію
Дистанційна діагностика
Служба навчання
Графік технічного обслуговування
