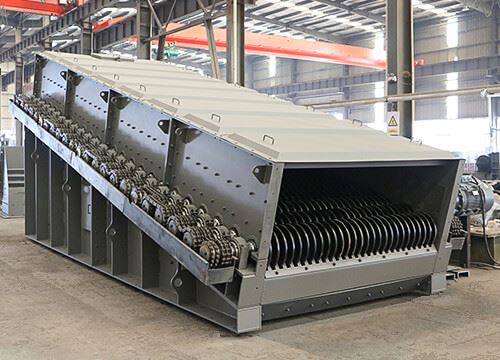

Роликовий сит для вугілля — це міцний і ефективний елемент сортувального обладнання, призначений для сепарації та транспортування матеріалу. Побудований з кількома валами, що несуть обертові диски, він створює велику та безперервну зону просіювання, яка забезпечує рівномірний потік матеріалу, надійну класифікацію та стабільну продуктивність у процесах обробки сипучих матеріалів.

Вугільний роликовий сит, відомий як вугільний роликовий сит або коливальний живильник, особливо підходить для вологих, липких або складних кормових матеріалів, які зазвичай забивають вібраційні сита. Його відкрита обертова конструкція ефективно запобігає засміченню, забезпечуючи безперебійну пропускну здатність, стабільну продуктивність і надійну роботу сортування протягом тривалих циклів обслуговування.

Завдяки цим перевагам наші роликові решітки для вугілля широко застосовуються у вугільній промисловості, виробництві цементу, металургії та хімічній промисловості. Вони забезпечують надійну продуктивність, легкість обслуговування та подовжений термін служби, допомагаючи операторам досягти більшої ефективності та знизити експлуатаційні витрати.

Як працює вугільний роликовий екран?

Основна структура та принцип руху

Основна поверхня просіювання вугільного роликового сита складається з кількох паралельно розташованих ситових валів. На кожному валу сита є кілька спеціально розроблених ситових дисків-нерегулярної форми. Усі вали сита обертаються в одному напрямку та з однаковою швидкістю під приводом рушійного пристрою, разом утворюючи безперервну та рівномірну поверхню просіювання.

Ефективний процес сортування матеріалу

Під час цього процесу зазор між диском сита та валом сита визначає розмір отворів сита:
Перевірений матеріал:Матеріали з розміром частинок, меншим за отвори сита. Під спільною дією власної сили тяжіння та сили обертання валу сита вони плавно проходять через отвори сита й падають вниз, збираючись як просіяний продукт.
Перевірений матеріал:Якщо розмір частинок матеріалу перевищує розмір отворів сита, він продовжуватиме транспортуватися вперед уздовж поверхні сита під приводом обертання пластини сита, і врешті-решт буде вивантажено як просіяний продукт.

Остаточний результат

Завдяки цьому безперервному механічному руху роликовий сит для вугілля ефективно й точно забезпечує класифікацію матеріалів за розміром часток, відповідаючи вимогам різних виробничих процесів.

Основні компоненти вугільного роликового сита

Наша компанія має кваліфікованих технічних працівників і досконалу систему управління якістю, щоб забезпечити високу якість основних компонентів вугільного роликового сита, щоб забезпечити гарантію високо-продуктивної роботи продукту.

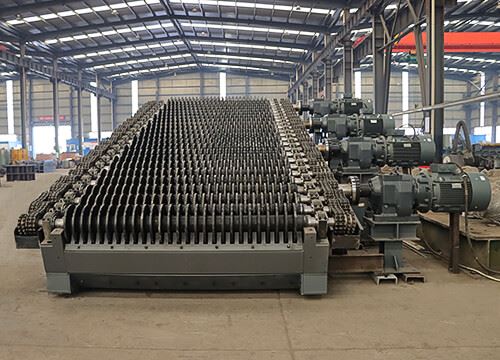

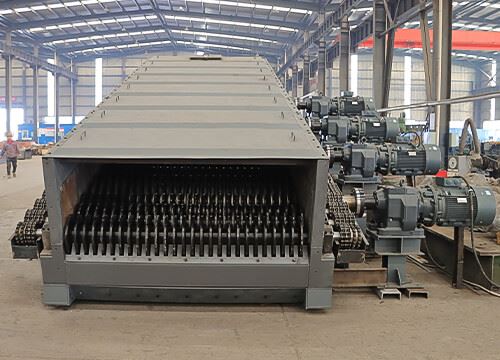

Вузол екрану в зборі

350x350 Вузол екрану складається з двигуна + редуктора, вала екрану, диска екрану, плоскої шпонки, стопорної гайки, муфти, сидіння підшипника та аксесуарів сидіння підшипника. Привідний двигун з'єднаний з валом редуктора і екрану через муфту.
Конструкція валу екрану є розумною та безпечною, що може ефективно уникнути явища згинання та зламу валу ролика.
Коли будь-яка група ситових валів виходить з ладу, матеріал може продовжувати рухатися вперед під натиском попереднього ситового валу, і просіювання може працювати як зазвичай. Сідло підшипника валу сита встановлено на зовнішній стороні бічної пластини коробки сита для легкого розбирання.

Екранний диск

Вугільний роликовий екран відлитий зі зносостійкої-марганцево-хромової сталі, яка має гарну зносостійкість і може впоратися з ударами та зносом великих матеріалів без будь-якої деформації чи руйнування.
Вугільний роликовий екран сконструйований як параболічний ситовий диск і закруглений для усунення гострих кутів, завдяки чому опір обертанню сита зводиться до мінімуму.
Параболічна форма ситового диска може максимізувати здатність вугільного роликового сита впливати на потік матеріалу та покращити швидкість просіювання.

Вугільний роликовий екранПодробиці

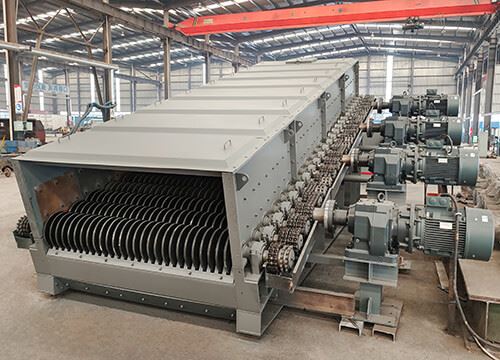

Пристрій приводу

Він застосовує режим одно-приводу з одним-двигуном або багато{2}}осьовий ланцюговий комбінований режим передачі, розумну конфігурацію потужності та структуру поверхні екрана для рівномірного розподілу навантаження матеріалу на екрані та забезпечення безперебійної роботи.
Конструкція приводного пристрою проста, легко встановлюється та розбирається, а підключений екранний вал не переміщується під час розбирання.
Пристрій приводу має компактні розміри, малу вагу, довгий термін служби та низьку вартість обслуговування.

product-496-330

Екранний диск

Диск Coal Roller Screen зі шаховим розташуванням, більш розумним дизайном. Диск Coal Roller Screen має хорошу ударостійкість і не викличе жодної деформації та руйнування.
Диск Coal Roller Screen має хорошу зносостійкість і тривалий термін служби. Диск екрану параболічної форми має розумну конструкцію та високу точність складання, що може покращити точність екранування.

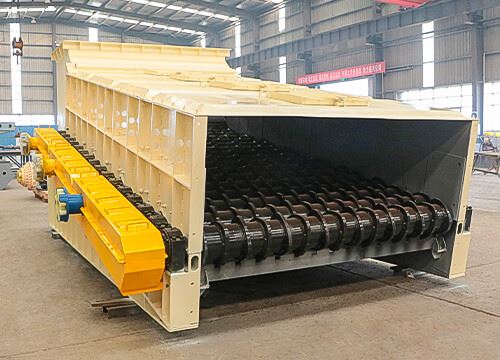

Екран Box

Основний корпус вугільного роликового екрану зварений із низько-легованої високо-конструкційної сталі. Усі вузли сита кріпляться до корпусу машини з’єднувальними болтами. Знос{4}}стійкі пластини підкладки встановлено збоку корпусу машини, щоб уникнути прямого контакту між матеріалами та коробкою, що значно подовжує термін служби обладнання. А зносостійка підкладкова пластина та екранна коробка з’єднані болтами, які легко замінити.

Захисний корпус

Захисний корпус вугільного роликового сита зварений із зносостійкої-стальової пластини NM500, покритої -антикорозійною та -корозійною фарбою, і з’єднаний із бункером і випускним корпусом спереду та ззаду.
Загальне ущільнення екрану може ефективно запобігти забрудненню пилом, зменшити вплив на навколишнє середовище та відповідати вимогам екологічного будівництва.
Захисний корпус забезпечений оглядовим віконцем для полегшення спостереження за роботою машини.

Знос{0}}стійка підкладкова пластина

Зносостійка підкладкова плита виготовлена зі сплаву, а весь виробничий процес передбачає зварювання, термічну обробку, механічну обробку та інше виробництво на конвеєрі, що має тривалий термін служби та високу зносостійкість, міцність і ударостійкість.
Внутрішня частина ситової коробки та контактна поверхня між направляючою канавкою та матеріалом забезпечені зносостійкими підкладковими пластинами, які можуть захистити ситову коробку та збільшити термін служби направляючої канавки. Підкладкова пластина фіксується разом з материнською пластиною болтами, і заміна зручна.

Пристрій із самоочищенням-

Пристрій само{0}}чищення сітчастого валу виготовлений із-зносостійкої сталі та оснащений ріжучою кромкою, яка нахилена до нижньої частини сіткового валу. Деякий волокнистий сміття та липкі матеріали, прикріплені до екрана, автоматично очищаються пристроєм для очищення, щоб усунути блокування поверхні екрана.

Вугільний роликовий екранособливості

01/ Попереднє-дроблення та просіювання

Наші вугільні роликові сита ефективно відокремлюють дрібні частинки перед тим, як матеріал потрапляє на первинне дробильне обладнання, наприклад, щокові дробарки. Цей процес попереднього-просіювання ефективно запобігає блокуванню порожнини дробарки, значно покращуючи загальну ефективність дроблення. Це також безпосередньо знижує ризик перевантаження обладнання та непотрібного споживання енергії, заощаджуючи енергію та зменшуючи витрати на джерелі.

02/ Неперевершена точність скринінгу

Традиційні вібраційні сита схильні до засмічення та мають низьку ефективність просіювання для складних матеріалів із високим вмістом вологи, високою в’язкістю або неоднорідним складом. Наші роликові сита для вугілля використовують унікальну конструкцію обертового ролика та функцію само-самоочищення для досягнення потужного дроблення та просіювання, а також ефективного транспортування. Точність сортування значно перевищує точність звичайних вібраційних грохотів, забезпечуючи стабільну та безперебійну роботу виробничої лінії.

03/ Гнучкий дизайн макета

Щоб відповідати просторовому плануванню та дизайну технологічного процесу різних дробильних установок і шахт, ця серія вугільних роликових грохотів пропонує різноманітні варіанти конфігурації. Завдяки підтримці різних орієнтацій і кутів монтажу, включаючи горизонтальні та нахилені, їх можна легко інтегрувати в існуючі виробничі лінії або компактні приміщення, забезпечуючи максимальну гнучкість встановлення.

04/ Зручне-користування

Ми дотримуємося принципу простоти керування з інтуїтивно зрозумілою системою керування для швидкого запуску-. Крім того, обладнання підтримує повністю автоматизовану роботу та може бути бездоганно інтегровано з центральною системою керування на основі ваших виробничих потреб і інтелектуальних планів будівництва фабрики, забезпечуючи безпілотну роботу та інтелектуальне управління виробництвом.

05/ Екологічно чистий дизайн із-низьким споживанням

Повністю закрита конструкція обладнання ефективно пригнічує викиди пилу в джерелі та значно знижує робочий шум. Це не тільки створює чистіше, тихіше та безпечніше робоче середовище, але й допомагає компаніям легко відповідати суворим нормам охорони навколишнього середовища та охорони праці.

06/ Тривалий термін служби та низькі витрати на обслуговування

Завдяки своїй міцній, важкій-конструкції, винятково міцним основним компонентам і-енергоефективній роботі наш вугільний роликовий екран зводить до мінімуму технічне обслуговування та простої. Це призводить до довгострокової-економії експлуатаційних витрат і вищої рентабельності інвестицій, що робить його розумним вибором для підвищення прибутковості заводу.

Надішліть свої вимоги та обговоріть свій проект з одним із наших технічних інженерів.

Зв'яжіться з нами, щоб отримати найкращу ціну

Вугільний роликовий екранЗавантажити брошуру

Чому варто вибрати вугільний роликовий екран?

У порівнянні зі звичайними ситами вугільний роликовий сит має такі переваги.

Розроблено спеціально для вирішення проблем скринінгу високо-вологості та високо-в’язкості матеріалів. Його унікальний принцип ротаційного просіювання ефективно запобігає засміченню та адгезії, забезпечуючи плавну та ефективну виробничу лінію.

Обладнання працює плавно, без вібрації, з низьким рівнем шуму та низьким енергоспоживанням. Його міцна загальна конструкція та довговічні основні компоненти значно знижують витрати на технічне обслуговування та подовжують термін служби обладнання.

Надійна загальна конструкція усуває складні вібраційні компоненти, значно зменшуючи вимоги до обслуговування та частоту, а також значно подовжуючи термін служби обладнання.

Оснащений функціями само-очищення та анти{1}}блокування. Оснащений автоматичним змащуванням і-системою реверсу одним дотиком, він швидко усуває застрягання матеріалу та мінімізує час простою.

Підтримуючи кілька методів подачі, він може безпосередньо вивантажувати матеріали з вантажівок або навантажувачів, оптимізуючи передні -процеси та ефективно скорочуючи витрати на будівництво й інвестиції в обладнання.

Виробничі потужності

Високоякісні механічні вироби повинні мати відмінне інструментальне обладнання. Щоб забезпечити його точність і задовольнити потреби великих замовлень. Компанія Henan Excellent Machinery Co., Ltd володіє 140 комплектами професійного обладнання, включаючи п’яти{4}}центр обробки-Gantry Machining, обробний центр CNC свердлильно-фрезерний, вертикальний обробний центр, вертикальний обробний центр CNC, центр обробки Gantry, лазерний верстат для різання, лазерний верстат для різання труб, робочу станцію зварювального робота, токарний верстат з ЧПК Горизонтальний обробний центр тощо. Удосконалене обробне та виробниче обладнання, включаючи кімнату для напилення навколишнього середовища та обладнання для термічної обробки та надвелику термічну обробку поверхні.

П’ятиосі-портальний обробний-центр

Вертикальний обробний центр з ЧПУ

Розточувально-фрезерний обробний центр з ЧПУ

Вертикальний обробний центр

Машина для лазерного різання труб

Робоча станція зварювального робота

Суворий контроль якості

На даний момент EXCT повністю пройшов міжнародну сертифікацію системи якості ISO9001-2008, повна система якості гарантує ефективний контроль якості від розробки продукту та дизайну, виробництва, закупівлі та постачання до процесу продажу та обслуговування.

EXCT має сувору та кваліфіковану інспекційну команду, яка забезпечує успішний контроль якості продукції. Відділ інспекції якості має суворий процес тестування, який проходить через етапи закупівлі сировини, виробництва та встановлення, щоб гарантувати, що кожна частина обладнання, що постачається клієнтам, є кваліфікованою.

Перевірка якості замовника

Перевірка якості третьою стороною-

Перевірка якості третьою стороною-

Виявлення струму

Визначення температури валу

Виявлення швидкості обертання

Виявлення шуму

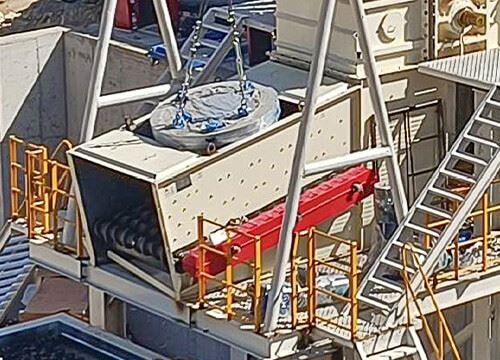

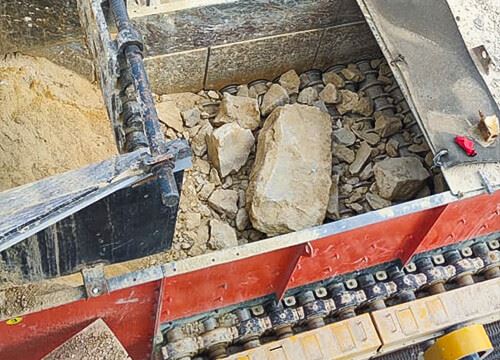

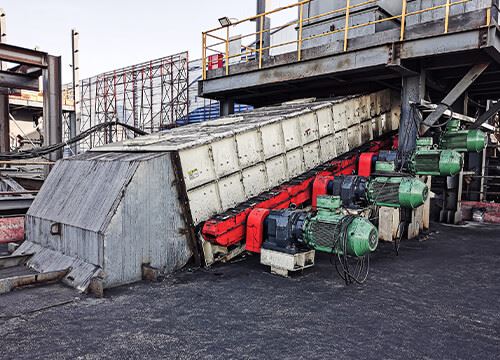

Вугільний роликовий екранСправи

Вугільний роликовий екран особливо підходить для вологих, липких матеріалів, а також для видалення матеріалів з високим вмістом глини. Вугільний роликовий сит використовується в агрегатних і гірничодобувних галузях для сортування--шахтного матеріалу перед первинною дробаркою.

Надішліть свої вимоги та обговоріть свій проект з одним із наших технічних інженерів.

Отримайте найвідповідніше рішення щодо продукту та цінову пропозицію безкоштовно!!!

Поширені запитання про вугільний роликовий екран

Що таке вугільний роликовий екран. Які його основні переваги?

Вугільний роликовий грохот — це важкий-пристрій, який використовує обертовий вал грохота для сортування матеріалів. Його основною перевагою є сильна проти-засмічувальна здатність, що робить його особливо придатним для обробки матеріалів із високою-вологістю та високою{4}}в’язкістю. Він також пропонує значні переваги в низькому енергоспоживанні та невибагливому обслуговуванні.

Які особливості дизайну та довговічності роликового екрану EXCT?

Ми використовуємо модульні сталеві екрани-з високим вмістом марганцю, які мають високу-зносостійкість і тривалий термін служби. Система приводу (зубчаста або ланцюгова передача) оснащена автоматичною функцією захисту від перевантаження, яка автоматично реверсує при зустрічі з твердими предметами, ефективно захищаючи основні компоненти обладнання.

Чи складно встановити та обслуговувати обладнання?

Не складний. Ми надаємо:

Повна технічна підтримка, включаючи креслення та-інструкції зі встановлення на місці.

Просте планове технічне обслуговування, в основному регулярне змащування та перевірка.

Комплексна підготовка операторів гарантує, що ваша команда зможе швидко навчитися працювати.

Як гарантується після{0}}продажне обслуговування та постачання запасних частин?

Ми надаємо комплексну підтримку після-продажу:

Цілодобова онлайн-технічна підтримка для швидкого реагування.

Достатній запас запасних частин забезпечує оперативну доставку стандартних частин.

У разі термінових проблем ми можемо організувати -підтримку на місці від наших інженерів, щоб мінімізувати час простою та втрати.

Чому варто вибрати EXCT?

Ми пропонуємо якість обладнання, порівнянну з міжнародними брендами, за конкурентними цінами та ефективним обслуговуванням незалежно від часу. Ми також можемо забезпечити-глибоке налаштування відповідно до ваших потреб, що зробить нас вашим надійним довгостроковим-партнером.

Загальні технічні характеристики

Вугільний роликовий екран EXCT налаштовується для кожного матеріалу застосування, щоб забезпечити найкращу конфігурацію та відповідати всім вашим вимогам. Інформація про конфігурацію є типовими значеннями для довідки. Будь ласка, зверніться до наших технічних інженерів для отримання додаткової допомоги з вибором обладнання.

Модель	Ширина екрана (мм)	Керована вісь/база	Сортований розмір частинок (мм)	Потужність приводу (кВт)	Потужність обробки (T/H)
GZS1208	1200	8	10-100	15	150-300
GZS1412	1 400	12	10-100	2x 15	200-500
GZS1618	1600	18	10-100	3x 18.5	400-800
GZS1824	1 800	24	10-100	4×22	600- 1000
GZS2024	2000	24	10-100	4×30	800-1200
GZS2430	2400	30	10-100	5×37	1000-1800

Примітка: Кількість рулонів може бути налаштована відповідно до вимог замовника.

Інструкція з вибору

1. Який матеріал для перевірки: ____________
2. Вантажопідйомність: __________ (т/год)
3. Щільність матеріалу: ___________ (т/м3)
4. Макс. розмір гранул кормового матеріалу: ______ мм
5. Який відсоток максимального матеріалу в загальній кількості кормових матеріалів? _________%
6. Який розмір отвору сита вугільного роликового сита? __________ (мм)
7. Чи є якісь вимоги до розташування вугільного роликового екрану? Він горизонтальний чи похилий?
8. Яке обладнання буде подавати матеріал у вугільний роликовий екран?
9. Яке обладнання отримуватиме матеріал із вугільного роликового екрану?
10. Чи працює вугільний роликовий екран окремо чи з іншим обладнанням для формування системи? Якщо ви створюєте систему, будь ласка, надайте блок-схему або макет усієї системи, щоб наші інженери могли їх використовувати.
