У процесах обробки матеріалів у таких галузях, як гірничодобувна промисловість, хімічне машинобудування, виробництво будівельних матеріалів і зерна, вібраційні сита є ключовим обладнанням для досягнення класифікації, видалення домішок і фільтрації. На ринку представлені різні типи вібраційних грохотів. TheКруговий віброситоі лінійний вібраційний грохот, як дві найбільш широко використовувані основні моделі, часто викликають у користувачів труднощі з вибором через їх нечіткі основні відмінності.

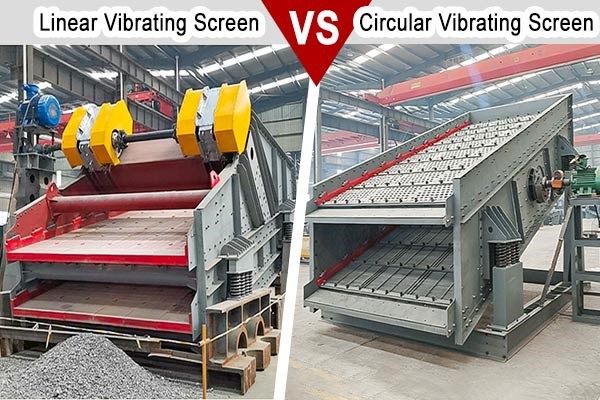

У цій статті буде детально проаналізовано відмінності між ними з кількох вимірів, включаючи принцип роботи, структурні характеристики, ключові компоненти та застосовні сценарії. Поєднуючи структурні деталі обладнання з фактичними вимогами до застосування, він надасть вам точні посилання на вибір, щоб уникнути помилок.
Відмінності у визначенні та принципі роботи
(1) Лінійний вібраційний грохот
- ● Основне визначення:Вібраційна траєкторія лінійного вібраційного грохоту приблизно пряма. Джерелом живлення є два вібраційні двигуни або пристрої збудження, які в основному мають високу продуктивність і безперервні операції класифікації крупних і-частинок за розміром.
- ● Принцип роботи:Два вібраційних двигуна обертаються в протилежних напрямках синхронно, створюючи горизонтальну силу збудження. Корпус екрану рухається прямолінійно-поступально під дією опорних пружин. Після входу в поверхню екрану матеріали постійно піднімаються і штовхаються вперед уздовж прямої лінії.
- ● Логіка класифікації:Матеріали, менші за розмір отвору екрана, потрапляють через отвір екрана під час процесу переміщення та повної класифікації; матеріали, більші за розмір отвору сита, продовжують транспортуватися вперед, в кінцевому підсумку досягаючи ефективного розділення матеріалів різного розміру частинок.
(2) Круговий вібросито
- ● Основне визначення:Круговий вібросито має кругову або еліптичну траєкторію вібрації. Два двигуни приводять в дію два набори вібраторів, які обертаються в одному напрямку через клинові -паси. Коробка грохота вібрує за допомогою відцентрової сили, створюваної ексцентричним блоком, підкреслюючи тонке сортування та обробку складних матеріалів.
- ● Принцип роботи:Відцентрова сила, створювана обертанням вібратора, діє на сито, змушуючи його вібрувати за круговою або майже{0}}круговою схемою. Матеріал безперервно перекидається і розпушується на поверхні екрану; матеріал, менший за отвори сита, проходить плавно, тоді як матеріал, більший за отвори, виводиться з вихідного отвору.
- ● Гнучке регулювання:Амплітуду можна вільно регулювати, збільшуючи або зменшуючи кількість противаг на вібраторі; Регулювання кута ексцентричного блоку змінює час перебування матеріалу на поверхні екрану, адаптуючись до різних вимог до екранування.
Порівняння структурних характеристик
(1) Лінійний вібраційний грохот
- ● Спрощена структура:Лінійний вібраційний грохот має невелику кількість компонентів, просту конструкцію корпусу та відсутність складних структур з’єднання трансмісії. Загальне планування зрозуміле, а щоденне обслуговування та ремонт відносно прості.
- ● Основні переваги:
- ① Велика потужність обробки: матеріали рухаються по прямій траєкторії з високою швидкістю, проводячи короткий час на поверхні просіювання. Потужність переробки за одиницю часу надзвичайна, особливо підходить для велико-безперервного виробництва потужністю понад 1000 тонн.
- ② Ефективна класифікація: лінійний рух забезпечує рівномірний і повний контакт між матеріалами та поверхнею екранування з чіткими межами класифікації. Він може швидко завершити відокремлення крупних і-частинок середнього розміру (наприклад, 10-50 мм), демонструючи значні переваги в ефективності виробництва.
- ③ Гнучка багатошарова -дизайн: підтримує конструкцію 2-5 шарів сіток екрана відповідно до вимог. Він може виконувати операції класифікації частинок різних розмірів за один раз, без необхідності багаторазового сортування, що значно спрощує процес виробництва.
- ④ Широка адаптивність: може працювати з різними формами матеріалів, такими як порошки, гранули та блоки. Він може задовольняти різноманітні робочі вимоги, такі як зневоднення, видалення домішок і класифікація, і має широку сферу застосування.
(2) Круговий вібросито
● Структурні деталі:Конструкція круглого вібраційного грохота більше зосереджена на стабільності та довговічності. Основні структурні деталі такі:- ① Конструкція фундаменту: бічні пластини та зовнішні захисні пластини виготовлені з низько{1}}сплавних високо-пластин контейнера Q245R. Весь лист виготовляється без зрощування, а похибка площинності на квадратний метр не перевищує 1 мм. Підсилювальні пластини, захисні пластини та бічні пластини надійно закріплені високо-заклепками, що повністю усуває деформацію та розтріскування, спричинені напругою зварювання.
- ② Ключові компоненти: балка виготовлена з безшовних труб із низько-вуглецевої легованої сталі. Після зварювання він проходить загальну термообробку для зняття напруги. Нижня балка вимощена зносостійкими сталевими пластинами NM500, які є стійкими до ерозії та зношування. Збудник оснащений імпортованими підшипниками-спеціального вібраційного обладнання, що дозволяє гнучко регулювати амплітуду, а також оснащений інтелектуальним пристроєм моніторингу температури та багато{7}}системою автоматичного змащування, яка може контролювати температуру підшипників у режимі реального часу та досягати своєчасної та кількісної подачі масла.
- ③ Допоміжна система: використовується амортизаційна пружина з матеріалу 60Si2Mn-з високою -несучою здатністю та хорошим ефектом амортизації та терміном служби не менше 10 000 годин. Всі трансмісійні пристрої (на кінцях і в середині) оснащені металевими захисними кожухами, які не тільки забезпечують безпеку операторів, але й запобігають зносу трансмісійного валу матеріалами, тим самим подовжуючи термін служби компонентів.
- ● Основні переваги:
- ① Висока точність просіювання: багато{0}}вимірна вібрація дозволяє матеріалам скочуватися та повністю розсіюватися на поверхні просіювання, зменшуючи ймовірність блокування дрібних часток більшими частинками, дозволяючи їм точніше проходити через отвори просіювання. Це підходить для вимог високої -точності класифікації дрібних часток (таких як 0.1 - 10 мм).
- ② Менша ймовірність засмічення екрану: кругова вібраційна траєкторія матеріалів має легкий ефект «тертя», який може ефективно диспергувати сильноклейкі, легко агломеровані або високо{0}}вологі матеріали, значно зменшуючи ймовірність засмічення отвору екрану та мінімізуючи час простою для чищення.
- ③ Компактна структура: порівняно з лінійними вібраційними грохотами, корпусКруговий віброситоменший і займає менше місця, що робить його особливо придатним для виробничих майданчиків з обмеженим простором і компактним плануванням.
- ④ Стабільна робота: високо-міцний структурний дизайн у поєднанні з інтелектуальними системами змащування та зменшення вібрації забезпечує нижчий рівень шуму та стабільнішу вібрацію по всій машині. Термін служби підшипників і всієї машини довший, а кількість несправностей менше.
Відмінності між екранною пластиною та ключовими компонентами
(1) Лінійний вібраційний грохот
- ● Адаптація екранної пластини:Грохоти лінійного вібраційного грохота переважно узагальненого типу. Вони підтримують вибір різних матеріалів (таких як звичайні сталеві пластини, марганцева сталь) і діаметри отворів на основі характеристик матеріалів. Монтаж і демонтаж зручні, а вартість заміни низька.
- ● Особливості компонентів:Трансмісія та опорна конструкція відносно спрощені. Немає складної конструкції захисту та моніторингу. Вибір компонентів зосереджений на «довговічності + універсальності», що відповідає основним вимогам для велико-безперервного виробництва.
(2) Круговий вібросито
- ● Конфігурація екрану:Ситові плити круглого вібраційного грохота мають спеціалізовану шарувату структуру, яка підходить для різних вимог до сортування:
- ① Верхня сітчаста пластина: використовує сітчасті сітки з марганцевої сталі (зазвичай із 130-міліметровим отвором), які стійкі до ударів і мають високу швидкість просіювання з терміном служби до 10-12 місяців, придатні для перехоплення великих домішок і попередньої класифікації.
- ② Нижня сітка: використовує круглі сталеві зварні сітки (зазвичай із отвором 50 мм), з високою швидкістю відкриття та сильною зносостійкістю, із терміном служби 6-8 місяців, підходить для тонкої класифікації та очищення матеріалу.
- ● Переваги компонентів:
- ① Збудник: корпус точно відлитий із чавуну Q400-18, подрібненого на кульових млинах, і піддається обробці старіння для усунення внутрішньої напруги; головний вал виготовлений з матеріалу 40Cr, оброблений, а потім загартований після грубої обробки, що забезпечує комплексні механічні властивості; кожен збудник перевіряється на спеціальному випробувальному стенді перед тим, як залишити завод, і тільки ті з кваліфікованими показниками продуктивності можуть бути зібрані.
- ② Захисні характеристики: сталеву конструкцію корпусу екрану обробляють дробеструйною обробкою з досягненням якості поверхні Sa2,5, а потім покривають кількома шарами захисної зносостійкої-грунтовки, що має міцну -корозійну та -стираючу здатність; бічні пластини та задні пластини зміцнені для дизайну, здатні протистояти ударам великих матеріалів і менш схильні до деформації або тріщин.
Сфера застосування та сценарії застосування
(1) Лінійний вібраційний грохот
- ● Застосовні галузі:Гірничодобувна промисловість, металургія, вугілля, енергетика, будівельні матеріали, зерно тощо, галузі, які потребують широкомасштабної-класифікації. Це особливо підходить для сценаріїв, що включають грубе та середнє відділення частинок.
- ● Застосування:
- Гірничодобувна промисловість: сортування граніту, вапняку тощо для отримання руди, забезпечення кваліфікованою сировиною для подальших операцій дроблення;
- Вугільна промисловість: очищення-забруднення та сортування необробленого вугілля, відокремлення шматків вугілля від кам’яної породи, покращення якості вугілля;
- Промисловість будівельних матеріалів: очищення та сортування піску та гравію, придатних для виробництва бетонних заповнювачів, забезпечення однорідного розміру заповнювачів;
- Зернова промисловість: Видалення домішок із пшениці, кукурудзи тощо, відсіювання кваліфікованих частинок зерна.
(2) Круговий вібросито
- ● Застосовні галузі:Металургія, кар’єри, переробка вугілля, збагачення руди, енергетика, енергетика, хімічна промисловість, будівельні матеріали тощо. Він особливо підходить для точної класифікації та обробки складних матеріалів.
- ● Застосування:
- Збагачення руди: класифікація дрібних частинок за розміром і очищення мінералів, таких як золото та мідь, для збільшення швидкості вилучення мінералів;
- Обробка вугілля: Тонка класифікація та видалення домішок високо{0}}якісного вугілля, що відповідає суворим вимогам хімічної та енергетичної промисловості щодо розміру частинок вугілля;
- Промисловість будівельних матеріалів: Точна класифікація бетонних заповнювачів для забезпечення стабільності якості будівельних матеріалів;
- Хімічна промисловість: видалення домішок із гранульованої хімічної сировини, видалення дрібних домішок для підвищення чистоти сировини.
Посібник з прийняття рішень щодо вибору
(1) Розмір характеристик матеріалу
- ● Діапазон розміру частинок:Робота з крупними та середніми-частинками (наприклад, 10-50 мм), із великим діапазоном розміру частинок → Виберіть лінійний вібросито; Робота з дрібними частинками (наприклад, 0,1-10 мм) із вузьким діапазоном розміру частинок → Виберіть круглий вібросито.
- ● Форма матеріалу:Текучість порошкоподібних, гранульованих або подібних-матеріалів → Можна використовувати обидва; Матеріали з сильною адгезією, схильні до агломерації та високим вмістом вологи → Віддавайте перевагу круглому вібраційному грохоту (менше ймовірність засмічення екрана).
- ● Зносостійкість:Сильні абразивні властивості матеріалів (таких як кварцовий пісок, базальт) → Виберіть круглий вібраційний грохот (більш відповідні-зносостійкі компоненти, довший термін служби).
(2) Вимір виробничого попиту
- ● Обробна потужність:Велико{0}}виробництво понад 1000 тонн на годину, безперервна робота → Виберіть лінійний вібраційний грохот; Дрібно{3}}серійне виробництво, переривчаста робота → Виберіть круглий вібраційний грохот.
- ● Точність скринінгу:Зазвичай потрібне лише грубе відокремлення → лінійне вібраційне грохот; Надзвичайно високі вимоги до точності розміру частинок (наприклад, у переробці мінералів, хімічній промисловості) → Виберіть круглий вібраційний грохот.
- ● Обмеження сайту:Невеликий виробничий майданчик, компактне розташування → Виберіть круглий вібраційний грохот (компактна структура, економить місце); Адекватна ділянка, немає обмежень по площі → Можна використовувати обидва.
(3) Інші ключові фактори
- ● Вартість обслуговування:Прагнення до -низьких витрат на експлуатацію, скорочення часу простою → Виберіть лінійний вібраційний грохот (проста структура, зручне обслуговування, низька вартість заміни компонентів).
- ● Термін служби обладнання:Довготривала-високо{1}}інтенсивна робота, суворі умови роботи (такі як високий знос, сильний удар) → Виберіть круглий вібраційний грохот (високо-міцна структура + зносостійкі-компоненти, довший термін служби).
- ● Інвестиційний бюджет:Великий обсяг виробництва, низькі вимоги до точності → Лінійний вібраційний грохот має вищу економічну ефективність; Низький обсяг виробництва, високі вимоги до точності → Круговий вібраційний грохот більш підходить (хоча початкові інвестиції трохи вищі, -вартість довгострокової експлуатації нижча).
Основна відмінність між лінійним вібраційним грохотом і круглим вібраційним грохотом полягає в відмінності в їх позиціонуванні: «ефективне масове виробництво» проти «точної та стабільної роботи»:
- Лінійний вібраційний грохот зосереджується на «великій технологічній потужності, високій ефективності та легкому обслуговуванні» та є «лідером ефективності» для великомасштабної-класифікації грубого та середнього-розміру часток у таких галузях, як гірничодобувна промисловість, вугільна промисловість і виробництво будівельних матеріалів, задовольняючи-великомасштабні виробничі потреби цих секторів;
- Круговий вібраційний грохот підкреслює «високу точність просіювання, менше забивання сітчастої сітки та міцну конструкцію» та є «лідером якості» для точної класифікації та обробки складних матеріалів, підходить для таких сценаріїв, як переробка мінеральної сировини, хімічна промисловість та вишукані будівельні матеріали, де висока вимога до точності продукту.
При виборі не потрібно ламати голову «який краще», головне в тому, «який більше підходить».
Якщо ви все ще сумніваєтеся при виборі міжКругові вібраційні грохотиі лінійного вібраційного сортування, ви можете зв’язатися з нами, щоб налаштувати рішення для сортування відповідно до ваших потреб. У разі необхідності провести пробний відбір матеріалу для перевірки раціональності відбору. Вибір правильного та відповідного вібросита може не тільки підвищити ефективність виробництва, зменшити витрати на експлуатацію та технічне обслуговування, але також може забезпечити стабільність якості продукції та розширити можливості всієї виробничої лінії.
