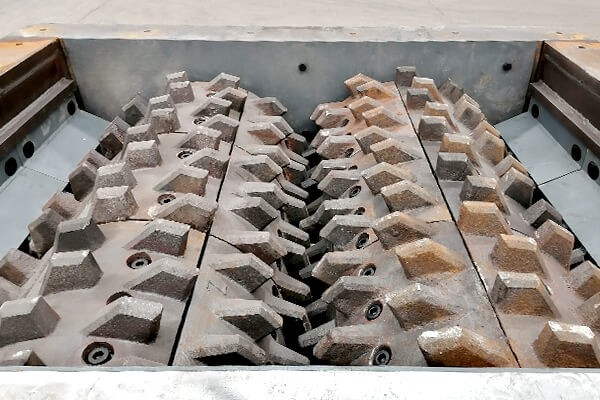

По-перше, зубна пластинарозміри мінералів, виготовлений із ЗГМн13, являє собою групу з 6 шт., вовна упакована по колу, ротаційне подрібнення сировини. Незважаючи на те, що вплив не великий, але через вимоги до розбитого розміру частинок є малим і рівномірним, дизайн використання поверхні має форму цвяха, дивну форму, знос, вимагає вищої точності складання вовни та якості лиття.
По-друге, аналіз основного процесу лиття:
1, аналіз з використанням піску: з форми та високої точності складання видно, що використання звичайного глиняного піску, через складність формування та не може забезпечити форму поверхні зуба та точність складання, має використовувати само{1}}пісок, що твердне. У моєму розділі найчастіше використовується само{3}}пісок, що твердіє, це кварцовий пісок як основний матеріал CO2натрій силікатний пісок, тому що це кислий пісок, хімічний пісок легко виробляти у сталевому литті з високим вмістом марганцю, для вирішення потрібно натирати густішою марганцевою сталевою фарбою. Ми бачимо, що нігтьову частину не тільки важко почистити, але також легко спричинити накопичення покриття на кінчику зуба, так що готові зуби після заливки не є повними. Тому ми повинні намагатися вибирати сталь з високим вмістом марганцю з лужним піском, щоб уникнути товстого покриття щіткою. Такий пісок в основному містить хромітовий пісок і магнієвий скрипковий пісок. Розмір частинок хромового піску дрібний і рівномірний, має високу формувальну здатність і вогнестійкість, так що легко отримати високу якість поверхні, виливки з високою точністю розмірів. Але його ціна дорога, багато використання призведе до того, що вартість виробництва лиття буде дуже високою. Ірозміри мінералівмагнієвий олівіновий пісок, оскільки округлість частинок погана, розмір частинок нерівномірний, тому здатність до формування погана; Його фракційність також нижча, ніж хромистий пісок (вища, ніж кварцовий). Але через його відносно низьку ціну та більш широке використання в лиття сталі з високим вмістом марганцю. Таким чином, це пробне виробництво в основному використовує магнієвий олівіновий пісок як основний матеріал CO2-натрієво-силікатного піску. Чотири монтажні отвори бурового сердечника використовують хромову руду як основний матеріал силікатно-натрієвого піску CO2.
2, роздільна поверхня: відповідно до структури, розділова поверхня цього шматка вибирається лише на поверхні кореневої дуги, схема 1 – це зуб лицьовою стороною вгору, схема 2 – це зуб лицьовою стороною вниз. Зуб вгору не тільки важко запломбувати, але через твердий пісок непросто проколоти повітряний отвір, в результаті чого каріозний зуб утруднюється висмоктуванням і недостатнім заливкою. Усі робити лиття зубів повним ступенем недобре. Тому зуби слід підбирати лицьовою стороною вниз;
3, стояк: згідно зі структурою, цей стояк на верхній поверхні важко шліфувати газовим різанням, у поєднанні зі сталлю з високим вмістом марганцю для затвердіння пасти, вибір бічного стояка є більш відповідним. Тому на двох торцях розміщують два бічних стояка, що сприяє заповнюванню та шліфуванню газовим різанням;
4, тип деревини: суворі вимоги до точності розмірів типу деревини. Інша примітка: щоб зробити живий шматок цвяха, напрямок штифта має бути перпендикулярним площині розділення, а не поверхні дуги, щоб переконатися, що він не заважає матриці;
5, покриття: використання магнієво-олівінового спиртового покриття, зверніть увагу, щоб запобігти накопиченню покриття на кінчику нігтя, тут покриття має бути тонким, його важко контролювати, також не можна наносити фарбу.
По-третє, виробничий ефект: відповідно до вищеописаного методу виготовлення зубної пластинирозміри мінералів, поверхня гладка, точність монтажних розмірів висока, зубний цвях чіткий і повний. Після отримання відгуків від користувачів, ефект складання та використання особливо хороший.
По-четверте, досвід:
1. C02натрій-силікатний само{0}}твердіючий пісок магнієвого олівінового піску дуже підходить для лиття з високою точністю розмірів, гладкою поверхнею тощо
Гострий кут, невелика структура канавок нелегко почистити покриття дрібних і середніх частин з високим вмістом марганцю;
2. Вовняні сталеві частини з високим вмістом марганцю невеликого глибокого отвору, невеликої глибокої канавки з використанням хромітового піску CO2натрій силікатний пісок, що само{0}}твердіє, може бути кращим
Забезпечувати точність закидання і не допускати «пригорання» піску;
3. невелика загострена структура виливка, у само-лиття з піску, повинна бути максимально можливою, щоб прийняти схему вниз, щоб забезпечити загострену структуру
Форма і повнота.
