EXCT Coal Banana Screen — це високо-продуктивна сортувальна машина, спеціально сконструйована для-класифікації вугілля та інших сипких матеріалів із високою продуктивністю. Він оснащений нашим незалежно розробленим високоефективним-вібратором із-редукторним-приводом, масляним-змащенням коробчатого-типу серії ZYQX. Ця передова система вібрації створює потужну та стабільну силу збудження, ефективно порушуючи поверхневий натяг тонких та липких матеріалів, щоб забезпечити виняткову ефективність просіювання та мінімізувати блокування матеріалу.

Завдяки унікальній конструкції деки у формі банана, сито забезпечує високе прискорення та тривалий час утримання, досягаючи чудового розшарування та точного розділення матеріалів. Результатом є значне зниження вмісту вологи в продукті, вища точність сортування та покращена загальна ефективність обробки.

Вибір EXCT Coal Banana Screen означає вибір рішення з надзвичайною надійністю, високою ефективністю сортування, великою потужністю обробки та надзвичайно низькими вимогами до обслуговування. Його міцна конструкція, передова вібраційна технологія та модульна конструкція обслуговування роблять його ідеальним для безперервної роботи на підприємствах збагачення вугілля, металургії та виробництва агрегатів, де довговічність і точність мають найбільше значення.

Як працює екран Coal Banana?

Coal Banana Screen використовує багато-нахилену просіювальну деку, яка має високу пропускну здатність і високу ефективність просіювання.

Вугільний банановий екран складається з кількох секцій екрану, і кут нахилу екрану поступово зменшується від кінця подачі до кінця розвантаження.

Під час роботи вугільного бананового сита поверхня кінцевого сита, що подається, завдяки більшому куту, матеріал на поверхню сита з великим прискоренням швидко просувається вперед і швидке розшарування, матеріали, менші за отвори на ситі, повністю контактують із поверхнею сита та гладко проходять через сито.

Кут нахилу поверхні сита на кінці випуску є м’яким, і швидкість руху матеріалу поступово сповільнюється, повністю дозволяючи іншим матеріалам, меншим за отвір сітки, проходити через сіто, що значно покращує ефективність просіювання.

Сито Coal Banana може задовольнити певні вимоги щодо застосування, змінюючи кут нахилу багато-нахилу решета. Кут багато-нахилу грохоту визначає швидкість руху матеріалу на грохоті та пропускну здатність Coal Banana Screen.

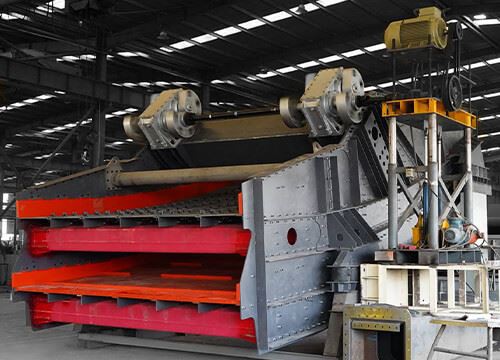

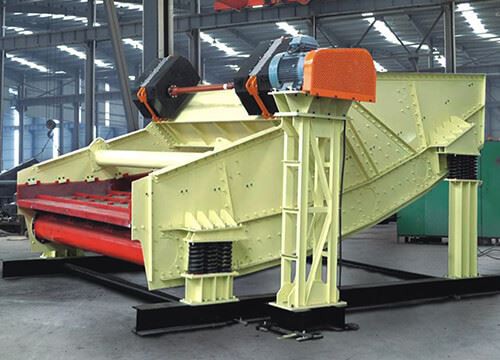

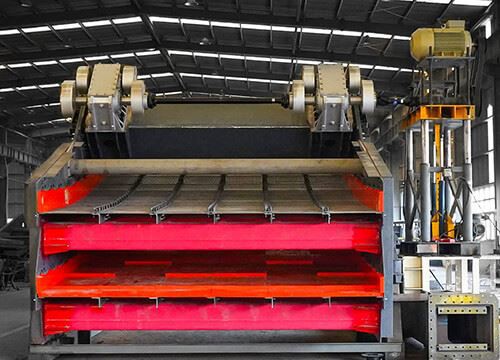

Вугільний банановий екранПодробиці

Пристрій приводу

Двигун змушує збудник вібрації обертатися через малий шків, клиновий -ремінь, великий шків і гніздо кінцевого підшипника, завдяки чому машина грохота здійснює лінійний рух. Частоту сита Coal Banana можна легко відрегулювати, замінивши шків двигуна, щоб адаптувати його до сортування, зневоднення та демедіації матеріалів у різних робочих умовах. Цей метод трансмісії має великий крутний момент трансмісії, хороший ефект трансмісії, тривалий термін служби та може досягти тривалої-безперервної та надійної роботи.

Збудник вібрації

У віброзбуджувачі використовується віброзбуджувач серії ZYQX із високою-ефективністю-приводом із тонким масляним змащенням-типу віброзбуджувача, який ми самостійно розробили та виготовили. Він оснащений імпортованими спеціальними підшипниками вібраційного обладнання SKF з великим зазором. Спеціально розроблена спеціальна ущільнювальна структура кінця вала може гарантувати, що пил або інші сторонні речовини не можуть потрапити всередину збудника вібрації. Ексцентричний крутний момент ексцентричного колеса збудника вібрації регулюється відповідно до різних вимог до амплітуди обладнання для матеріалів.

Основна балка збудника вібрації

Балка Coal Banana Screen являє собою прямокутну порожнисту конструкцію з високою жорсткістю і малою вагою, повністю виключає зрощення у вертикальному напрямку. Така конструктивна конструкція має високий коефіцієнт міцності і підходить для складних умов роботи. Базовий промінь збудника вібрації відіграє важливу роль у роботі Coal Banana Screen. Він має конструкцію-у формі поперечного-перерізу та оснащений посиленими пластинами, які відрізняються високою жорсткістю та малою вагою. Спеціальна конструкція посиленого фланця може ефективно підвищити міцність Coal Banana Screen.

Корпус екрану

Бічна пластина рами виготовлена з високоякісної низьколегованої та високоміцної конструкційної сталі. Високоточна машина для лазерного різання використовується для завершення подачі та свердління всієї сталевої пластини за один раз, без зрощування, і зовнішній вигляд гладкий і красивий. У зоні, де сила бічної пластини є великою, зміцнююча пластина, захисна пластина та зміцнювальна кутова сталь розумно розташовані для ефективного підвищення міцності бічної пластини, щоб навантаження на бічній пластині було рівномірно розподілено, щоб запобігти пружній деформації.

Екранна плита

Екранна пластина виготовлена за іноземними передовими технологіями, модульною конструкцією, високим ступенем універсальності, і екранна пластина може бути повністю взаємозамінною між різними моделями. Фіксується поліуретановим пазом, легко встановлюється і розбирається. Дві сторони ситової пластини кріпляться за допомогою поліуретанової бічної планки та поліуретанового клина, який може зафіксувати екранну пластину, ефективно запобігати зношенню матеріалу бічної пластини екрану та продовжити термін служби рами екрану.

Демпфуючий пристрій

Екран з використанням сталевої циліндричної спіральної компресійної пружини амортизації, використовуючи дизайн спеціальних параметрів, велику несучу здатність, тривалий термін служби, чудовий ефект амортизації.

Вугільний банановий екранособливості

01/ Над-міцна рама, яку неможливо зупинити

Найміцніша та стійка до кручення-рама витримує складні та екстремальні умови експлуатації. Бічні стінки виготовлені з цілісного шматка матеріалу, а рама (бічні стінки та поперечні балки) закріплена болтами та заклепками, що усуває слабкі місця та натяг металу, які можуть бути спричинені зварюванням.

02/ Легка та міцна конструкція,-без стресу

Нижня поперечна балка екрану має форму прямокутної труби; конструкція коробки пучка збудження легка, має високу -міцність і чудову міцність. Термічна обробка основних компонентів після-зварювання ефективно усуває навантаження під час зварювання.

03/ Науковий дизайн усуває резонанс

Завдяки аналізу кінцевих елементів структура екрану та параметри вібрації оптимізовані, щоб уникнути власних частот на всіх рівнях, зменшити резонансні ефекти та подовжити термін служби всієї машини.

04/ Ефективне збудження, плавна робота

У вібраторі використовується високо-ефективний гвинтовий редуктор, що забезпечує високу силу збудження, низький рівень шуму, плавну роботу та тривалий термін служби. Ексцентрична вага розташована поза корпусом вібратора, що дозволяє регулювати амплітуду шляхом зміни противаги.

05/ Міцний і довговічний, подвоєний термін служби

Коробка екрану має високу зносостійкість і низьку напругу, що значно подовжує термін служби обладнання.

06/ Модульна конструкція для швидкого обслуговування
Модульна конструкція та запасні частини забезпечують швидку та легку заміну запасних частин, скорочуючи час простою на технічне обслуговування та знижуючи експлуатаційні витрати.

Надішліть свої вимоги та обговоріть свій проект з одним із наших технічних інженерів.

Зв'яжіться з нами, щоб отримати найкращу ціну

Вугільний банановий екранЗавантажити брошуру

Вугільний банановий екран Застосування та процес

процеси:

Скринінг зневоднення

Тонке мокре просіювання

Вторинний скринінг

Суха класифікація

Тонке видалення/знешламлення

Третинний скринінг

Мокрий скринінг

Скринінг виписки

матеріал:

вугілля

Мідь

Пісок

Кокс

Боксити

Гравій

Кам'яне вугілля

Рідкоземельні

Сланці

Буре вугілля

Гіпс

Шлак

золото

діамант

Виробничі потужності

Високоякісні механічні вироби повинні мати відмінне інструментальне обладнання. Щоб забезпечити його точність і задовольнити потреби великих замовлень. Компанія Henan Excellent Machinery Co., Ltd володіє 140 комплектами професійного обладнання, включаючи п’яти{4}}центр обробки-Gantry Machining, обробний центр CNC свердлильно-фрезерний, вертикальний обробний центр, вертикальний обробний центр CNC, центр обробки Gantry, лазерний верстат для різання, лазерний верстат для різання труб, робочу станцію зварювального робота, токарний верстат з ЧПК Горизонтальний обробний центр тощо. Удосконалене обробне та виробниче обладнання, включаючи кімнату для напилення навколишнього середовища та обладнання для термічної обробки та надвелику термічну обробку поверхні.

П’ятиосі-портальний обробний-центр

Вертикальний обробний центр з ЧПУ

Розточувально-фрезерний обробний центр з ЧПУ

Вертикальний обробний центр

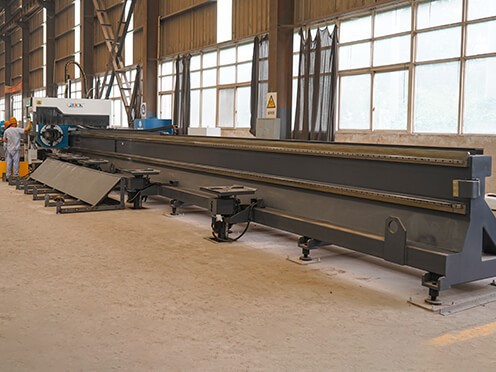

Машина для лазерного різання труб

Робоча станція зварювального робота

Суворий контроль якості

На даний момент EXCT повністю пройшов міжнародну сертифікацію системи якості ISO9001-2008, повна система якості гарантує ефективний контроль якості від розробки продукту та дизайну, виробництва, закупівлі та постачання до процесу продажу та обслуговування.

EXCT має сувору та кваліфіковану інспекційну команду, яка забезпечує успішний контроль якості продукції. Відділ інспекції якості має суворий процес тестування, який проходить через етапи закупівлі сировини, виробництва та встановлення, щоб гарантувати, що кожна частина обладнання, що постачається клієнтам, є кваліфікованою.

Перевірка якості замовника

Перевірка якості третьою стороною-

Перевірка якості третьою стороною-

Самоперевірка-

Самоперевірка-

Самоперевірка-

Самоперевірка-

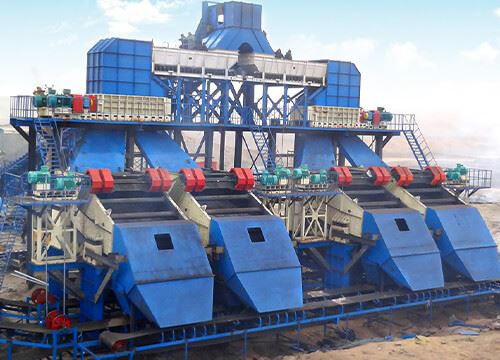

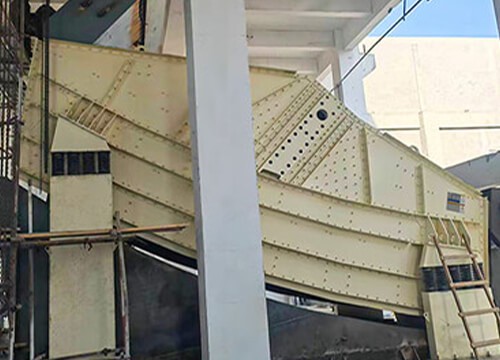

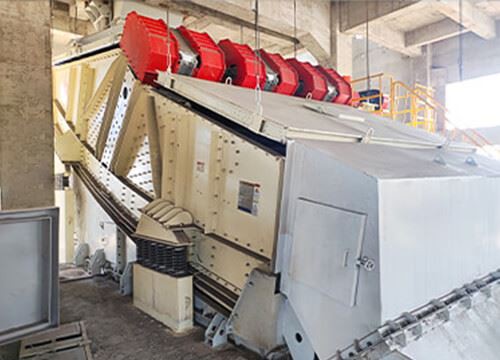

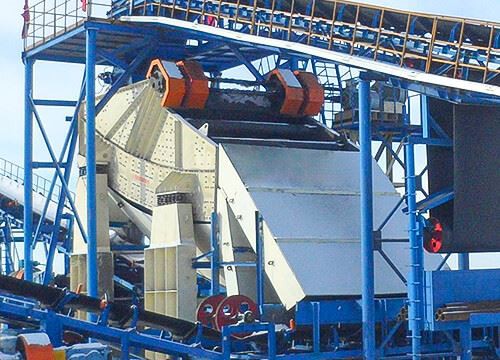

Вугільний банановий екранСправи

Надішліть свої вимоги та обговоріть свій проект з одним із наших технічних інженерів.

Отримайте найбільш прийнятне рішення щодо продукту та цінову пропозицію безкоштовно!!!

Загальні технічні характеристики

Сита EXCT Coal Banana налаштовані для кожного матеріалу застосування, щоб забезпечити найкращу конфігурацію та відповідати всім вашим вимогам. Щоб отримати додаткові конфігурації, зверніться до наших технічних інженерів.

Модель	Шари	Специфікація екрану W×L(m)	Площа екрану (㎡)	Розмір годування (мм)	Потужність обробки (t/h)	потужність (кВт)
BMVS 1861 рік	1	1.8×6.1	10.98	Менше або дорівнює 400	50-100	22 кВт
BMVS 2461	1	2.4×6.1	14.64	Менше або дорівнює 400	150-280	30 кВт
BMVS 2473	1	2.4×7.3	17.52	Менше або дорівнює 400	150-300	30 кВт
BMVS 3061	1	3.0×6.1	18.3	Менше або дорівнює 400	180-330	37 кВт
BMVS 3073	1	3.0×7.3	21.9	Менше або дорівнює 400	240-380	37 кВт
BMVS 3661	1	3.6×6.1	21.96	Менше або дорівнює 400	240-400	37 кВт
BMVS 3673	1	3.6×7.3	26.28	Менше або дорівнює 400	290-480	45 кВт
BMVS 2461	2	2.4×6.1	29.28	Верхній екран: менше або дорівнює 400 Нижній екран: Менше або дорівнює 150	180-520	37 кВт
BMVS 3061	2	3.0×6.1	36.6	Верхній екран: менше або дорівнює 400 Нижній екран: Менше або дорівнює 150	250-800	55 кВт
BMVS 3073	2	3.0×7.3	43.8	Верхній екран: менше або дорівнює 400 Нижній екран: Менше або дорівнює 150	300-1000	55 кВт
BMVS 3661	2	3.6×6.1	43.92	Верхній екран: менше або дорівнює 400 Нижній екран: Менше або дорівнює 150	300-1000	55 кВт
BMVS 3673	2	3.6×7.3	52.56	Верхній екран: менше або дорівнює 400 Нижній екран: Менше або дорівнює 150	350-1200	75 кВт

Інструкція з вибору

1. Який матеріал для перевірки: ______

2. Потужність обробки: ______ т/год

3. Щільність матеріалу: ______ т/м3

4. Макс. розмір гранул кормового матеріалу: ______ мм

5. Номер шару: ______

6. Розмір сітки кожного шару: ______ мм

7. Відсоток розподілу частинок: ______
будь ласка, перегляньте наступний приклад, щоб допомогти вам це зрозуміти:
Якщо номер шару дорівнює двом, розмір вічка кожного шару становить 50 мм і 25 мм, то після просіювання матеріалу буде отримано три різні розміри матеріалів:

Великий матеріал Більше або дорівнює 50 мм; 25 мм Менше або дорівнює середньому матеріалу < 50 мм; Дрібний матеріал<25mm.

Хочемо підтвердити наступну інформацію:
а. Відсоток великого матеріалу в цілому: ______%;
b. Відсоток середнього матеріалу в цілому: ______%;
c.Відсоток дрібного матеріалу в цілому:______%;

8. Яке обладнання використовується для подачі матеріалу в сито Coal Banana :______

9. Яке обладнання використовується для вивантаження матеріалу з вугільного бананового сита: ______

10. Робоче джерело живлення: ______В ______Гц

11.Чи працює Coal Banana Screen самостійно чи з іншим обладнанням для створення системи? Якщо ви створюєте систему, чи маєте ви попередній проект або намальований від руки ескіз? Якщо є, надішліть його нашому інженеру для довідки.
