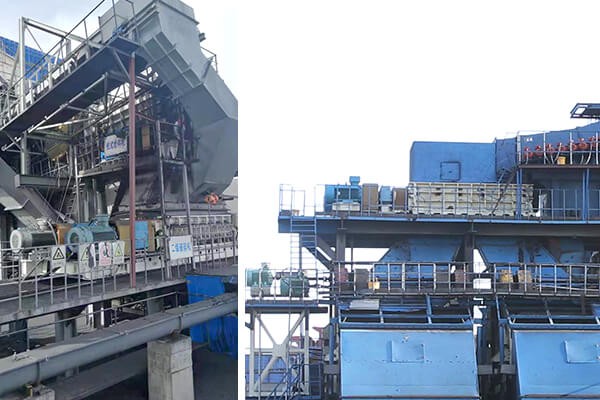

дробарка розміру мінералівє різновидом ефективного дробильного обладнання, яке широко використовується у вугільній, хімічній промисловості та інших дробильних операціях. Зуби ролика є його основними робочими частинами, безпосередньо контактують з матеріалом. Таким чином, якість конструкції роликових зубів безпосередньо пов’язана з ефективністю виробництва та терміном служби дробарки розміру мінералів.
У процесі дроблення неминуче зіткнутися з твердими та важкими матеріалами, такими як залізний блок, що призведе до повороту та завдасть сильного удару зубцям ролика. Цей фактор слід враховувати при проектуванні, щоб зробити обладнання безпечним і надійним. Проте все ще не вистачає можливих методів розрахунку, які більше покладаються на досвід проектувальників. У цій статті метод скінченних елементів в основному використовується для моделювання процесу злипання, намагаючись забезпечити більш ефективний метод аналізу міцності.
1. Для розрахунку умов роботи вибрано технічні параметри дробарки мінералів
Модель 2PLF 6060
Розмір подачі /мм300
Розмір розряду /мм
60 швидкість ролика/об-хв150
Потужність двигуна/кВт 25
Міцність на роздавлювання /МПа Менше або дорівнює 120
КолиДробарка розміру мінералівпрацює нормально, деякі тверді сторонні тіла, наприклад залізо, раптово потрапляють у зубці рулону та спричиняють їх застрягання. Сторонні тіла захоплюються на кінчику трьох розташованих у шаховому порядку зубців дво-зубчастого ролика. Зусиллю піддається лише один зуб одного із зубів.
Мінеральні розміри мають просту будову. У розрахунку використовується один дробильний вал, муфта, редуктор і двигун. Для зручності розрахунків модель спрощена. Дробильний валок мінеральних сортів має дискову структуру. Всього дисків п'ять.
Зубчаста пластина: коли швидкість зубчастої пластини становить 50 об/хв, її кутова швидкість w=xn/30=5.23рад/с. Залізо картки: обмежує її три поступальні ступені свободи
Аналіз результатів. З процесу динамічної демонстрації під час -обробки можна побачити, що коли зуби ролика дробарки розміру мінералів стикаються з залізними блоками, ролик раптово припиняє обертатися, а значення напруги швидко зростає до піку, а потім знову падає. Велика напруга Мізе зубчастого ролика зосереджена на кінчику шестерні, а максимальне значення напруги Мізе становить 782 МПа (перевищує межу текучості матеріалу). Значення напруги міза інших позицій становить 150 МПа
