Вертикальний ковшовий конвеєр

Наш вертикальний ковшовий конвеєр – це механічний пристрій, у якому використовується серія ковшів, рівномірно закріплених на круглому тяговому компоненті (наприклад, стрічка чи ланцюг), для безперервного вертикального підйому гранульованих матеріалів (порошкових, гранульованих і невеликих блоків). Він має значні переваги, такі як велика транспортна потужність, висока висота підйому, стабільна та надійна робота та тривалий термін служби. Наше обладнання підходить для транспортування не-абразивних і низько-абразивних матеріалів без стирання, таких як вугілля, цемент, каміння, пісок, глина, руда тощо. Оскільки тяговий механізм нашогоКовшовий елеваторце круговий ланцюг, він дозволяє транспортувати матеріали з більш високими температурами (при цьому температура матеріалу не перевищує 250 градусів), а максимальна висота транспортування може досягати від 40 метрів до 80 метрів.





У зерновій промисловості, залежно від різних тягових компонентів, загальні моделі в основному включають:

• Серія TD/TDG (тип діапазону):Використовує гумові ремені як тяговий елемент. Він характеризується плавною роботою, низьким рівнем шуму та великою пропускною здатністю. Це одна з найбільш часто використовуваних моделей у зерновій та комбікормовій промисловості. Серія TDG розроблена на основі типу TD, спеціально для характеристик транспортування зерна. Зазвичай він використовує вбудовані розтягнуті ковші та міцні-тягові ремені.
• Серія TH (тип ланцюга):Використовує кругові ланцюги як тяговий компонент. Він підходить для випадків з великою висотою підйому та матеріалів з певною абразивністю. Має високу структурну міцність і тривалий термін служби.
• Серія NE (тип пластинчастого ланцюга):Використовує-високоміцні пластинчасті ланцюги. Він належить до важких-елеваторів і підходить для ситуацій із великою потужністю транспортування, трохи вищою температурою матеріалу (до 250 градусів) або певною абразивністю.

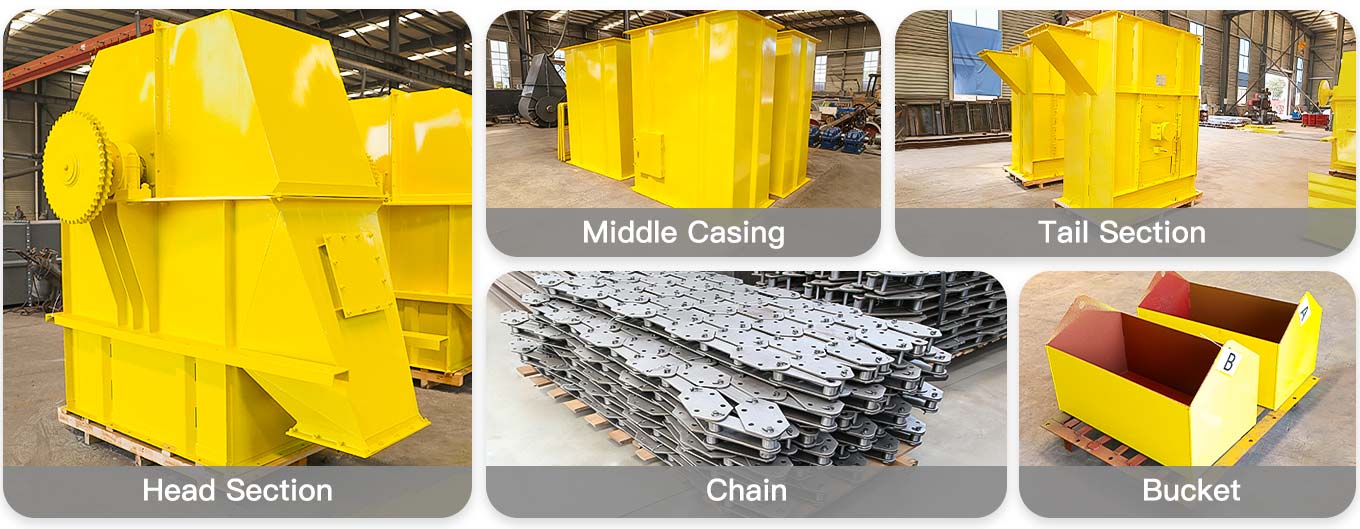

Наш вертикальний ковшовий конвеєр складається з ходової секції (ковш і тягова стрічка), верхньої секції з приводними роликами, нижньої секції з натяжними роликами, середнього корпусу, приводу та гальма зворотного ходу.

Його принцип полягає в тому, що ковш зачерпує матеріал з нижнього сховища, піднімає його наверх за допомогою конвеєрної стрічки або ланцюга, пропускає через верхній шків, перекидає вниз, а потім висипає матеріал у приймальний жолоб.

Ремінний-привідСтрічкові ковшові елеваторизазвичай використовують гумові ремені, встановлені на нижніх або верхніх приводних роликах, а також на верхніх і нижніх направляючих роликах. Ланцюговий-привідЛанцюгові ковшові елеваторизазвичай мають два паралельних приводних ланцюги, з парою ведучих зірочок угорі або внизу та парою проміжних зірочок унизу або вгорі.



























Серія / Модель	Тяговий компонент	Основні характеристики та відповідні сценарії	Типові галузі застосування
Серія TD / TDG	Гумовий пояс	Найпоширеніший. Проста структура, плавна та тиха робота. Підходить для підйомупорошкоподібні, зернисті та дрібні грудкиматеріали без або з низькою абразивністю.TDGце модель, яка широко використовується в Китаї спеціально для обробки зерна.	Зерно та олія, корми, крохмаль, борошно, хімічна сировина тощо.
Серія TH / NE	Круглоланковий ланцюг	Використовуєкований круглий ланцюгдля високої міцності ітермостійкість(температура матеріалу до 250 градусів). Підходить для більш важких, помірно абразивних або високо{2}}температурних матеріалів.	Цемент, гірнича промисловість (руда, вугілля), добрива, металургія, виробництво електроенергії тощо.

Справжня цінність полягає у вирішенні ваших реальних транспортних проблем. Якщо наведені вище сценарії не повністю відповідають вашим потребам, це саме початок нашої-поглибленої співпраці. Зв’яжіться з нами, щоб ми перетворили ваші конкретні завдання на ефективну та надійну транспортну систему.





Зерновий ковшовий елеватор є основним транспортним обладнанням у галузі переробки та зберігання зерна. Його типові програми включають:
Зберігання зерна:зернові склади, зібране зерно піднімається з розвантажувальної ями у високі силоси або складські{0}}силоси для зберігання.
Переробка зерна:На борошномельних підприємствах, заводах з переробки рису та комбікормових заводах він використовується для з’єднання різних процесів, таких як очищення, подрібнення, просіювання, змішування та пакування, для досягнення вертикального переміщення матеріалу.
Переробка олії та зерна:На олійницях і підприємствах глибокої переробки зерна використовується для транспортування олійних-культур, готової їжі тощо.
Харчові та допоміжні матеріали:Він використовується для транспортування харчової сировини або допоміжних матеріалів, таких як цукор, сіль, крохмаль, добавки тощо.









EXCT займається відкритим-видобувним процесом (вугільна промисловість, горючий сланець тощо), системою дроблення та сортування, генеральним підрядом EPC, будівництвом, виробництвом і експлуатацією, а також великим дробильним обладнанням, сортувальним обладнанням, транспортуючим обладнанням, обладнанням для живлення, обладнанням для захисту навколишнього середовища та іншим спеціальним обладнанням, дослідженнями та розробками, виробництвом, продажем і обслуговуванням як одне з сучасних високо-технологічних підприємств.

Ми маємо понад 60 національних патентів і отримали провінційні та міністерські сертифікати наукових досягнень. Наші основні продукти досягли показників продуктивності, які відповідають провідним міжнародним стандартам, отримавши численні національні та провінційні технологічні нагороди.

Ми створюємо цінність для глобальних клієнтів гірничодобувної промисловості за допомогою передових технологій процесу, підвищуючи експлуатаційну надійність, ефективність і точність. Використовуючи складне обладнання та глибокі знання галузі, ми впроваджуємо інновації в системах дроблення, сортування, транспортування, видалення пилу, зберігання та автоматизації матеріалів. Наша система обслуговування пропонує-професійну підтримку протягом усього життєвого циклу проекту-від інженерних консультацій і проектування схем до виробництва обладнання, монтажу, введення в експлуатацію, постачання запасних частин і операційної підтримки.

Відповідно до глобальних економічних тенденцій, що розвиваються, ми створюємо міжнародну присутність, зосереджену на технологічних інноваціях і інноваціях у сфері послуг. Ми розвиваємо багатогранні таланти та досвідчені команди обслуговування, щоб посилити свою конкурентоспроможність на міжнародному ринку, пропонуючи високо-вартісні рішення, які сприяють розвитку національних галузей промисловості в усьому світі.







Модель		TDG250	TDG315	TDG400	TDG500	TDG630	TDG800	TDG1000	TDG1250	TDG1600
Потужність (м3/год)		72	101	158	220	348	492	788	1220	1541
Відро	Об'єм (л)	6.5	10	16	25	40	64	102	161	255
	Крок (мм)	325	360	420	460	520	580	650	720	820
Вага стрічки та ковша (кг/м)		33	33.2	42.2	62.3	78.53	106	145	155.5	223
Швидкість (м/с)		1.34	1.34	1.5	1.5	1.68	1.65	1.86	1.86	1.836
Максимальна висота підйому (м)		80	80	80	80	80	80	80	80	80
