Стрічкові конвеєри з гофрованої стінки

Гофровані стрічкові конвеєри з бічними стінками, також відомі як стрічкові конвеєри з бічними стінками, використовують конвеєрні стрічки з бічними стінками та затискачами. Кут транспортування може досягати 90 градусів, що робить його дуже придатним для-транспортування під великим кутом і вертикального підйому матеріалу.
Переваги гофрованих стрічкових конвеєрів включають не тільки економію площі, але й зниження витрат на обладнання та будівництво, що призводить до високих загальних економічних переваг. Його структура проста, установка та обслуговування зручні; він працює плавно та надійно, має низьке енергоспоживання, низький рівень шуму, велику пропускну здатність і не завдає шкоди матеріалам.
Він широко використовується в таких галузях, як вугільна, зернова, будівельні матеріали, будівництво, металургія, енергетика, хімічна та легка промисловість. Він також може транспортувати різні сипучі матеріали з насипною щільністю від 0,5 до 2,5 т/м³ у діапазоні температур навколишнього середовища від -25 до 40 градусів Цельсія.

















Стрічкові конвеєри з гофрованою боковиною використовують конвеєрну стрічку з гофрованою боковиною з горизонтальним стрижнем, який зазвичай поділяється на базовий ремінь, боковину та стрижень.



Ми вимагаємо, щоб базовий ремінь мав певну міцність на розрив і зносостійкість. Щоб відповідати вимогам зміни кута під час транспортування, базова стрічка повинна бути гнучкою в поздовжньому напрямку та мати певну жорсткість у поперечному напрямку. Гофровані бічні стрічки, які ми виробляємо, мають поперечно жорстку базову стрічку зі спеціальною структурою, яка ефективно вирішує проблему деформації велико-розмірних конвеєрних стрічок під час зворотного шляху. Крім того, стандарти базового ременя повністю відповідають міжнародним стандартам.



Тип базової смуги	Сила (Н/мм)	Товщина покриття (мм)	вага (G/m2)	Мінімальний діаметр шківа (мм)
	250/2	2:2	9.40	200
	400/3	4:2	13.50	315
	400/3+2	4:2	12.10	315
	500/3+2	4:2	12.60	400
	630/4+2	4:2	14.40	500
	800/5+2	4:2	16.10	630
	1000/5+2	4:2	17.80	800
	1250/5+2	4:2	18.25	1000
	315/2+2	4:2	13.70	315
	400/3+2	4:2	14.80	315
	500/3+2	4:2	15.20	400
	630/4+2	4:2	16.70	500
	800/5+2	4:2	18.00	630
	1000/5+2	4:2	19.50	800
	1250/5+2	4:2	21.40	1000
	1600	8:8	/	1250
	2000	8:8	/	1250
	2500	8:8	/	1400
	3150	8:8	/	1400
	3500	8:8	/	1600
	4500	8:8	/	1600
	5000	8:8	/	1600
	5400	8:8	/	1800
	6000	8:8	/	1800



• Ми використовуємо спеціальні формули та передову технологію виробництва боковин, щоб забезпечити їх стійкість до згинання та втоми на краях.
• Ми зміцнюємо боковини полотном і застосовуємо діагональний нахлест, який ефективно запобігає розриву країв і покращує їх продуктивність при згинанні.
• Ми використовуємо випробування на динамічну втому для проведення перевірок і моделювання реальних умов застосування.



Висота бічної стінки (H)	Ширина гребеня хвилі     (TW)	Ширина основи хвилі   (BW)	Відстань між хвилями (P)	Вага (КГ/m)
100	44	50	42	2.34
120	44	50	42	2.78
160	66	75	63	4.42
200	66	75	63	5.82
240	66	75	63	8.49
300	88	100	84	12.48
400	88	100	84	17.60
500	110	125	105	24.40
630	110	125	105	31.50



• Ми виробляємо шипи за спеціальною формулою каучуку та вдосконаленим процесом формування, що надає їм високу жорсткість, зносостійкість і ударостійкість. Таким чином, вони не схильні до деформації під час транспортування матеріалів високої-щільності.
• При з’єднанні шипів із бічними стінками ми переконаємося, що відстань між шипами є цілим числом, кратним відстані хвилі. Ми робимо це, щоб запобігти невідповідності радіусів переміщення між шипами та бічними стінками під час регулювання кутів транспортування або проходження через шківи, ​​що, у свою чергу, запобігає витоку матеріалу із зазорів у з’єднаннях-бічних стінок шипів і усуває-скупчення сліпих плям під час розвантаження.



Тип шипа (мм)	Висота шипа (мм)	Висота бічної стінки(мм)	Нижня ширина (мм)	Вага (кг/м)	Мінімальний діаметр шківа (мм)
	90	100	110	2.81	250
	110	120	110	3.27	315
	90	100	110	2.7	250
	110	120	110	3.23	315
	140	160	160	5.49	400
	180	200	160	6.67	500
	230	240	160	8.6	630
	90	100	110	3.22	250
	110	120	110	3.94	315
	140	160	150	5.49	400
	180	200	150	6.81	500
	230	240	160	8.68	630
	280	300	180	14.9	800
	230	240	160	13.8	630
	280	300	160	15.3	800
	360	400	230	22.8	1000
	470	500	230	30.8	1250























• Стрічкові конвеєри з гофрованими бічними стінками — це обладнання для безперервного транспортування-сипучих матеріалів загального призначення. Використовують конвеєрні стрічки з боковинами та затискачами. Тому вони особливо підходять для-транспортування під великим кутом.
• Стрічкові конвеєри з гофрованими бічними стінками можна використовувати в таких галузях, як вугільна, хімічна, будівельних матеріалів, металургія, електроенергетика, легка промисловість, зерно, порти та судна. Вони здатні транспортувати різноманітні сипучі матеріали щільністю від 0,5 до 2,5 т/м³ у діапазоні вологості робочого середовища від -15 градусів до +40 градусів.
• Для транспортування матеріалів з особливими вимогами, таких як надзвичайно гарячі, містять кислотні, лужні, маслянисті речовини або органічні розчинники, повинні використовуватися спеціальні конвеєрні стрічки.
• Стрічкові конвеєри з гофрованими боковими стінками працюють в діапазоні нахилу від 0 градусів до 90 градусів.

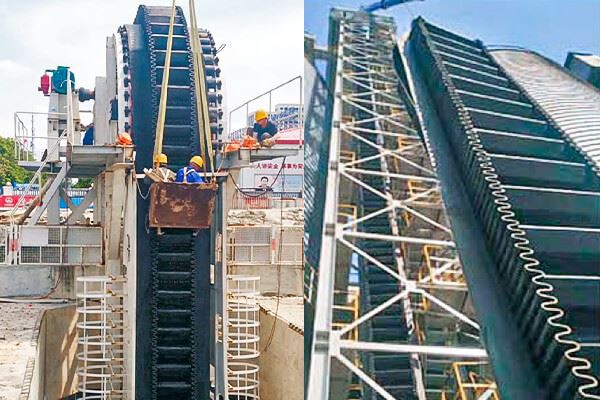

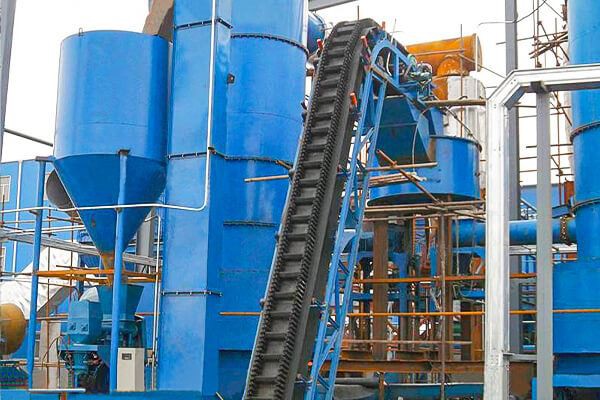

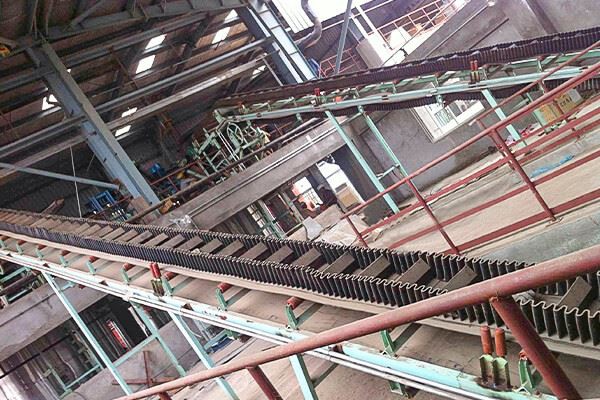

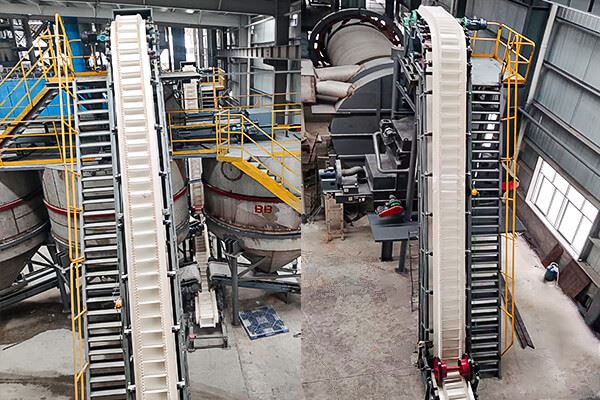

Маємо багатий досвід у виробництвістрічкові конвеєри з гофрованими боковинами. ТНижче наведено наші чудові справи в різних галузях промисловості вдома та за кордоном за останні роки







EXCT повністю пройшов міжнародну сертифікацію системи якості ISO9001-2008, повна система якості гарантує ефективний контроль якості від розробки продукту та дизайну, виробництва, закупівлі та постачання до процесу продажу та обслуговування.







Все більше і більше компаній зі списку Fortune 500 і великих транснаціональних компаній використовують наші продукти, і наші продукти та рішення також справляють позитивний вплив на багато галузей у всьому світі.

Кожне наше обладнання відібрано науково, ретельно розроблено, виготовлено з високою-точністю та оснащено високоякісними-компонентами для забезпечення високої надійності обладнання.

Що стосується основного компонента обладнання, ми завжди співпрацюємо з-відомими постачальниками в країні та за кордоном, щоб вибрати найкращі частини, щоб гарантувати нормальну роботу обладнання за найгірших умов.

Використання запчастин світових брендів також дозволяє клієнтам легко звертатися до місцевих агентів для безкоштовної заміни або технічного обслуговування, коли це необхідно, заощаджуючи час і гроші.







Для транспортування матеріалів із особливими вимогами, таких як високотемпературні, що містять кислотні, лужні, масляні речовини або органічні розчинники, слід використовувати спеціальні гофровані бічні-ремені. Ви можете вибрати відповідну модель відповідно до обсягу виробництва.



Ширина стрічки (мм)	Висота бічної стінки (мм)	Відстань між шипами (мм)	Кут нахилу
			30 градусів	35 градусів	40 градусів	45 градусів	50 градусів	55 градусів	60 градусів	65 градусів	70 градусів	75 градусів	80 градусів	85 градусів	90 градусів
			Ємність(m³/h)
500	80	126	42	38	36	31	28	25	22	20	18	16	15	13	11
		252	23	20	18	16	14	13	12	-	-	-	-	-	-
	100	126	56	52	48	44	40	36	32	29	26	24	21	19	16
		252	34	29	26	23	21	19	17	15	-	-	-	-	-
	120	126	-	-	-	-	58	53	48	44	39	35	32	28	24
		252	49	44	39	34	31	28	25	23	20	-	-	-	-
		378	33	29	25	23	-	-	-	-	-	-	-	-	-
650	100	126	78	73	67	61	56	50	45	41	37	33	30	26	23
		252	47	41	36	32	28	26	24	21	-	-	-	-	-
	120	126	-	-	-	-	81	75	68	61	56	50	44	39	34
		252	70	61	54	48	43	39	35	32	29	-	-	-	-
		378	46	40	35	32	-	-	-	-	-	-	-	-	-
	160	252	93	84	75	67	60	54	49	44	40	36	32	28	25
		378	64	56	49	44	40	36	32	29	26	24	-	-	-
800	120	126	-	-	-	-	106	98	89	80	72	65	58	51	46
		252	93	80	71	63	56	51	46	42	38	-	-	-	-
		378	61	53	47	42	-	-	-	-	-	-	-	-	-
	160	252	127	115	103	91	82	74	67	60	54	49	44	38	34
		378	88	76	67	60	54	49	44	40	35	32	-	-	-
	200	252	-	-	-	-	135	122	110	100	90	81	72	64	55
		378	144	126	111	99	89	80	72	65	60	53	47	42	36
		504	110	96	85	75	-	-	-	-	-	-	-	-	-
1000	160	252	171	154	138	122	110	99	90	81	73	66	59	52	45
		378	118	102	91	81	72	65	59	53	48	43	-	-	-
	200	252	-	-	-	-	182	164	148	134	121	108	97	85	75
		378	193	164	149	133	119	108	98	88	79	71	64	56	48
		504	148	129	113	101	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	242	221	200	180	162	144	127	111
		378	273	248	223	199	179	161	146	132	119	107	95	84	73
		504	221	192	170	151	136	-	-	-	-	-	-	-	-
1200	160	252	214	193	173	154	138	124	112	102	92	82	73	65	57
		378	148	128	113	101	91	82	74	69	60	-	-	-	-
	200	252	-	-	-	250	228	206	185	168	152	136	121	107	93
		378	243	212	188	167	150	135	122	111	100	90	80	70	61
		504	186	161	143	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	303	278	251	226	203	181	160	136
		378	342	311	280	250	224	202	183	165	149	134	119	105	91
		504	278	241	213	190	170	-	-	-	-	-	-	-	-
	300	336	431	406	380	354	326	296	268	242	218	196	175	154	134
		504	350	312	276	246	221	199	180	163	147	132	117	104	90
1400	200	252	-	-	-	301	274	247	224	202	183	164	146	129	112
		378	292	255	226	201	181	163	147	133	120	108	96	85	73
		504	224	194	171	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	365	339	302	272	245	218	192	167
		378	412	374	337	300	270	243	220	199	180	161	143	127	110
		504	334	290	256	228	205	-	-	-	-	-	-	-	-
	300	336	526	495	463	431	397	361	326	295	266	239	213	188	163
		504	426	380	336	299	269	243	219	198	178	160	143	126	109
	400	420	756	717	678	673	595	549	500	452	408	366	327	288	250
		504	707	661	614	566	515	465	420	380	343	308	274	242	210
1600	200	252	-	-	-	352	320	289	261	236	213	191	171	150	131
		378	341	299	263	235	211	190	172	155	140	126	112	99	86
		504	261	227	200	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	427	390	353	318	286	255	225	195
		378	481	437	393	351	315	284	257	232	209	188	168	148	128
		504	390	339	299	267	239	-	-	-	-	-	-	-	-
	300	336	620	584	546	508	468	426	385	348	314	282	251	222	192
		504	503	448	396	353	317	286	259	234	211	189	169	149	129
	400	420	891	846	799	751	701	648	590	533	481	432	385	340	295
		504	834	779	724	667	608	548	496	448	404	362	324	285	247
1800	240	252	-	-	-	-	-	488	447	404	364	327	292	257	223
		378	550	501	450	401	360	325	294	266	240	215	192	169	147
	300	504	432	387	342	305	274	-	-	-	-	-	-	-	-
		336	681	641	600	558	514	467	422	382	344	309	276	243	211
		504	579	516	456	407	365	300	297	269	243	218	194	172	149
	400	420	1027	974	921	866	808	747	680	614	554	498	444	391	340
		504	960	898	835	769	700	632	571	516	466	418	373	329	286
	500	525	1259	1197	1133	1067	999	925	846	765	690	619	552	487	423
		735	1094	1006	917	826	741	669	604	546	493	442	394	348	302
