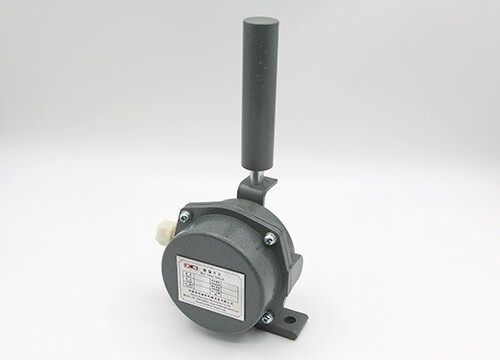

Перемикач гойдання

Sway Switch підходить для стрічкового конвеєра, може призвести до серйозного зносу краю стрічкового конвеєра до сигналу тривоги та подальшої автоматичної зупинки.

Sway Switch може своєчасно та ефективно захистити безпеку обладнання, уникнути збільшення аварій і досягти мети гарантування виробництва та захисту обладнання. Крім того, сигнал може бути надісланий до системи керування, щоб полегшити реалізацію автоматизованого керування фабрикою, щоб досягти мети скорочення персоналу та підвищення ефективності, централізованого контролю та сприяти виробництву та плануванню.

Робота перемикача коливання ременя:

Відхилення перемикача гойдання підходить для стрічкового конвеєра, може призвести до серйозного зносу краю стрічкового конвеєра до сигналу тривоги та подальшої автоматичної зупинки.

Sway Switch може своєчасно та ефективно захистити безпеку обладнання, уникнути збільшення аварій і досягти мети гарантування виробництва та захисту обладнання. Крім того, сигнал може бути надісланий до системи керування, щоб полегшити реалізацію автоматизованого керування фабрикою, щоб досягти мети скорочення персоналу та підвищення ефективності, централізованого контролю та сприяти виробництву та плануванню.

від вертикального положення до 75, сенсорний ролик нахилений, і сенсорний ролик повертається у вертикальне положення пружиною, коли відхилення відновлюється.

Коли нахил сенсорного ролика досягає заданого ступеня, кулачки вмикають або вимикають контакти мікроперемикачів. Мікроперемикач із клемами, позначеними 1 і 2, замикається та вмикає сигнал тривоги, коли сенсорний ролик перебуває під нахилом вище 20.

Технічні характеристики

Вихідні контакти	1NO+1NC або 2NO+2NC контакти доступні відповідно до вимог клієнта.
Припинення	Підходить для провідників 2,5 мм кв. Надаються окремі шпильки заземлення
житло	DMC або литий алюміній, пило- та водонепроникний за Ip – клас 65. Чавунний корпус доступний додатково
Рейтинг контактів	16 А при 440 В змінного струму на резистивному навантаженні. Вони також підходять для нижчого рейтингу. (EG. 5a при 240 В змінного струму)
Термін служби	Надійна дія 100 000 разів

Особливість:

1. Проста та практична структура, стабільна та надійна робота

2. Захист від пилу, ударів і вологи

3. Невеликі розміри, легка вага та тривалий термін служби

4. Легке встановлення та-обслуговування

5. Вихідний сигнал може бути зблокований з польовим обладнанням або доставлений до мікрокомп'ютерної системи керування

Широка адаптивність джерела живлення: 24~380 В (пасивна комутація)

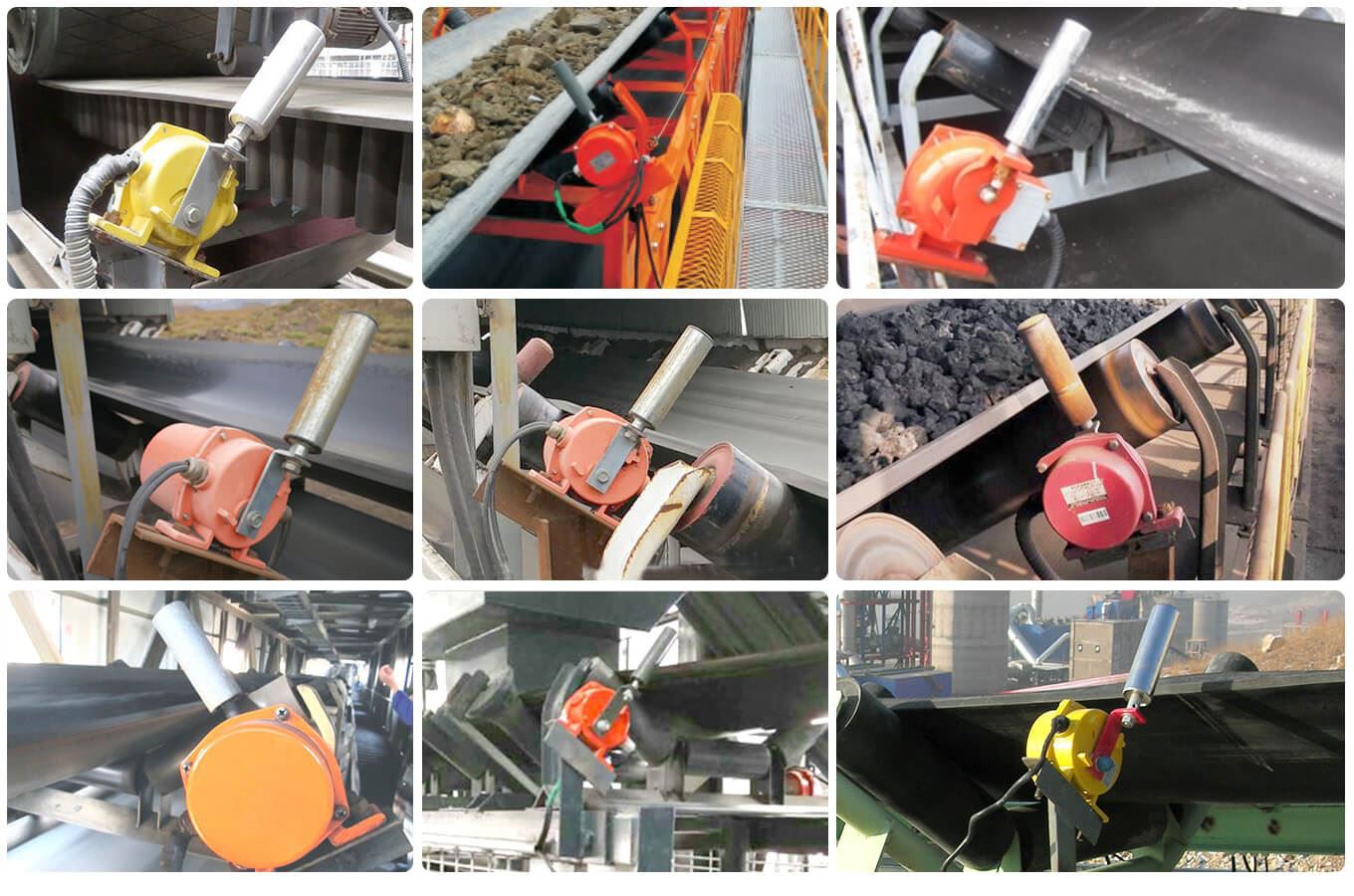

застосування:

Інструкції з встановлення:

1. Pns-i дво-основа перемикача повороту має отвір ф 12 мм з обох боків, просвердліть отвір ф 12 мм на кронштейні стрічкової машини, затягніть перемикач відхилення гвинтами M10×40 мм. Якщо вибрано монтажний кронштейн, будь ласка, закріпіть монтажний кронштейн на кронштейні стрічкової машини за допомогою зварювання, як показано на монтажній схемі.

2, установку перемикача гойдання слід вибирати в місці, де конвеєрний пристрій схильний до відхилень, зверніться до вимог до процесу нанесення та враховуйте ефективний відстань і тягу між ременем і зубчастим колесом. Рекомендована відстань між ременем і зубчастим колесом становить 120-160 мм (ширина стрічки 10%, подробиці дивіться на схемі монтажу).

3. Відстань встановлення: рекомендовано встановлювати пару (дві) Sway Switch кожні 50 метрів.

4. Коли перемикач Sway поставляється з заводу, він оснащений чотирижильним гумовим кабелем довжиною 0,5 м. Жильний дріт оснащено лініями з номерами 1, 2, 3 і 4, де 1 і 2 є нормально розімкнутими контактами та сигналом тривоги рівня 1, а 3 і 4 є нормально замкнутими контактами та сигналом зупинки рівня 2.
