Пластинковий живильник є основним обладнанням для-транспортування важких матеріалів у таких галузях, як гірнича промисловість, металургія та виробництво будівельних матеріалів. це спеціально розроблений перроновий живильник є основним обладнанням для-транспортування важких матеріалів у таких галузях, як гірнича промисловість, металургія та виробництво будівельних матеріалів. це спеціально розроблене звичайне необроблене вугілля, руди та інші матеріали з насипною щільністю менше або дорівнює 2,0 т/м³ і може забезпечити короткі-відстані, рівномірне та безперервне транспортування великих-матеріалів. Наш фартуховий пристрій подачі має модульну конструкцію, що складається в основному з головного валу, ланцюгової пластини, приводного пристрою, рами, опорних коліс і натяжного пристрою, серед інших основних компонентів. Ми підтримуємо як горизонтальну установку, так і установку під нахилом до 16 градусів, що забезпечує гнучку адаптацію до різних вимог планування майданчика. Максимальний розмір частинок, що подаються, може досягати 1800 мм, а виробнича потужність коливається від 50 до 4000 м³/год. Він може точно відповідати різним масштабам виробництва від малих-шахт до великих відкритих-шахт, забезпечуючи стабільне живлення для наступного дробильно-сортувального обладнання та значно покращуючи ефективність роботи всієї виробничої лінії.

Як працює фартуховий пристрій для подачі сипучих матеріалів?

перонний пристрій подачі складається з пристрою ведучого колеса, пристрою натягу хвостового колеса, пристрою ланцюга пан- та пристрою передачі.

Після того, як головна зірочка приводиться в рух, тяговий ланцюг у ланцюговому пристрої лотка- з’єднується із зірочкою, щоб рухати цілі лотки вздовж поздовжньої центральної-лінії, а ролик рухається уздовж гусениці, закріпленої на рамі, таким чином завершуючи роботу.

Під час роботи пластинчастого живильника як тягова частина використовується-високоміцний кований бульдозерний ланцюг-. На кожній ланці двох рядів ланцюгів канавки важкої конструкції, що перекриваються, зібрані, щоб утворити безперервну конвеєрну лінію, здатну транспортувати матеріали. Матеріал, що вивантажується з хвостового бункера, транспортується по конвеєрній лінії до передньої частини корпусу для безперервної та рівномірної подачі.

Сипучий матеріал для фартухаПодробиці

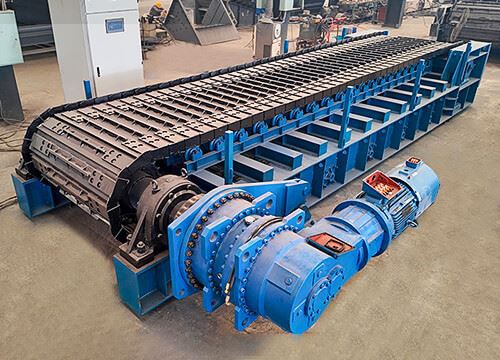

Пристрій приводу

У пристрої приводу використовується система приводу змінної частоти змінного струму, яка об’єднує програмне забезпечення з електронними та механічними системами для забезпечення точного контролю швидкості конвеєра та захисту від перевантаження.
Основними компонентами приводу можна вибрати Siemens, ABB, Sew, Flender та інші-відомі вітчизняні та іноземні бренди двигунів і коробок передач, щоб забезпечити стабільну та постійну вихідну кінетичну енергію з високою ефективністю, низьким рівнем шуму, низькою вібрацією та іншими характеристиками.

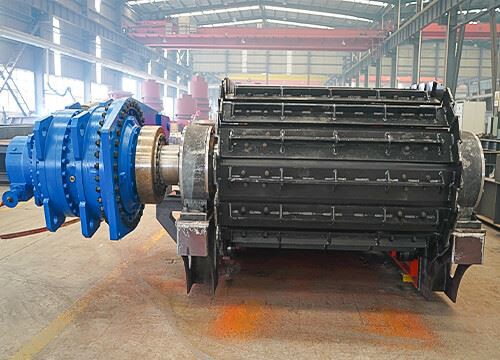

Зірочка

Литі марганцеві сегментні зірочки, прикріплені болтами до важких сталевих втулок, закріплених на великому передньому приводному валу.
Сегментні зірочки можна замінити за дуже короткий час без необхідності демонтажу або видалення інших частин годівниці.

Каструлі

Піддони прикріплені до ланцюга за допомогою високоміцних болтів і гайок, які можна окремо замінити на місці, не порушуючи решту частини годівниці.
Відповідно до різних умов роботи, фартух живильника може вибирати важку литу марганцеву сталь або зварну конструкцію з ребристим підсиленням, яка підходить для матеріалів з високим навантаженням і сильними ударними умовами.

Ролики

Котки сконструйовані як стандартні тракторні катки з герметичними і змащеними протягом усього терміну експлуатації підшипниками, встановленими на головній рамі живильника. Ролики розташовані відповідно, щоб забезпечити відповідну підтримку ланцюга.
Катки можуть використовувати всесвітньо відомі бренди відповідно до потреб клієнтів, такі як Caterpillar, Komatsu та Shantui.

Ланцюги

У ланцюзі використовується стандартний бульдозерний ланцюг (гусеничний ланцюг), який характеризується невеликою похибкою кроку, плавним рухом, високою міцністю, великою тяговою силою, а ланцюг має само-змащувальний пристрій і пристрій ущільнення. Вал виготовлений із загартованої сталі, що підвищує міцність і ударостійкість тягового ланцюга, має хорошу зносостійкість і тривалий термін служби.

Heavy Duty Apron Feeder Tail tension device

Пристрій натягу хвоста

Натяжний пристрій використовується для натягування та регулювання горизонтального положення ланцюга, щоб забезпечити помірне натягнення ланцюга та забезпечити його плавний рух. Коли каструлі раптово потрапляють під вплив матеріалу, композитна пружина може виконувати роль буфера, щоб захистити каструлі та інші компоненти від пошкодження.

Сипучий матеріал для фартухаОсобливості

01/

Сильна адаптація до навантажень
Наш фартуховий живильник спеціально розроблений для сипучих матеріалів із щільністю менше або дорівнює 2,0 т/м³. Він може ефективно обробляти великі шматки необробленого вугілля та руди розміром до 1500 мм і може легко задовольнити вимоги транспортування важких-вантажів у гірничодобувній та будівельній промисловості.

02/

Гнучкі можливості встановлення
Наш фартуховий фідер підтримує горизонтальне встановлення та встановлення під нахилом до 16 градусів. Його можна гнучко регулювати відповідно до планування майданчика та шляху транспортування, що підходить для різних сценаріїв, наприклад під бункером для зберігання, входом для подачі дробильної станції тощо.

03/

Точне та контрольоване годування
Наш пристрій живлення оснащено вибухозахищеними три-двигунами із змінною частотою. Швидкість подачі можна регулювати від 0,026 до 0,26 м/с, а виробнича потужність охоплює 200-1500 т/год, забезпечуючи рівномірну та стабільну подачу та відповідність ритму обробки наступного обладнання.

04/

Надійна та довговічна конструкція
Рама нашої годівниці виготовлена з високоякісної -сталі та зварена. Конструкція двотаврової балки поєднана з кількома підсилювальними пластинами, і після обробки для зняття напруги міцність і жорсткість є достатніми, щоб витримати довгостроковий-удар матеріалів.

05/

Зносостійкі-і ударостійкі-каструлі
Конвеєрні лотки нашого перонного живильника мають одинарний дуговий шарнір. Вони виготовлені шляхом зварювання пластин із низько-легованої сталі, стійкі до ударів і не пропускають матеріали. У поєднанні зі спеціальним гусеничним ланцюгом для бульдозерів термін служби значно подовжується.

06/

Само-змащувані та герметичні ланцюги
Тягові ланцюги нашого фартухового живильника оснащено пристроями само-змащення та ущільнювальними структурами, які можуть запобігти потраплянню абразивних матеріалів у внутрішні частини, зменшити втрати на тертя та збільшити термін служби на 20-30%.

Надішліть свої вимоги та обговоріть свій проект з одним із наших технічних інженерів.

Зв'яжіться з нами, щоб отримати найкращу ціну

Сипучий матеріал для фартухаЗавантажити брошуру

Застосування сипучого матеріалу для фартухової подачі

Дробарка

Одна машина охоплює повний спектр матеріалів, таких як цемент, залізна руда, пісок, вугілля, вапняк, добрива тощо. Розвантаження матеріалів будь-якого розміру, розміром до 1500 мм, придатних для широкого спектру абразивних матеріалів, кожна одиниця спеціально -зроблена відповідно до дробарки.

Розвантаження вагонів

Отримання шахтного матеріалу безпосередньо з самоскидів, розвантаження кількох вантажівок одночасно, придатне для розвантаження в поєднанні з іншим транспортним обладнанням, висока стійкість до ударних навантажень.

Heavy Duty Apron Feeder Hopper Discharge

Розвантаження бункера

Каструля шириною до 3000 мм підходить для великих блочних матеріалів, вертикальних або навіть негативних стінок для надзвичайно липких матеріалів, розумна форма каструлі для кращого очищення.

Heavy Duty Apron Feeder Stockpile Discharge

Розвантаження запасів

Кілька коротких пластинчастих живильників у серії, необмежена висота запасу матеріалу, міцна конструкція забезпечує надійне вилучення матеріалу

Аплікаційні матеріали

- Майнінг

- Кока-кола

- Мідна руда

- Розкривні породи

- Поташ

- Агрегат

- Глина

- Залізна руда

- Пісок

- Жильна

- Цемент

- Клінкер

- Золота руда

- Гравій

- Уранова руда

- Вугілля

- Гіпс

- Срібна руда

- Нікель

- Горючий сланець

- Буре вугілля

- Вапняк

- Боксит

- Кімберліт

- Кварцит

Виробничі потужності EXCT

Високоякісні механічні вироби повинні мати відмінне інструментальне обладнання. Щоб забезпечити його точність і задовольнити потреби великих замовлень. Компанія Henan Excellent Machinery Co., Ltd володіє 140 комплектами професійного обладнання, включаючи п’яти{4}}центр обробки-Gantry Machining, обробний центр CNC свердлильно-фрезерний, вертикальний обробний центр, вертикальний обробний центр CNC, центр обробки Gantry, лазерний верстат для різання, лазерний верстат для різання труб, робочу станцію зварювального робота, токарний верстат з ЧПК Горизонтальний обробний центр тощо. Удосконалене обробне та виробниче обладнання, включаючи кімнату для напилення навколишнього середовища та обладнання для термічної обробки та надвелику термічну обробку поверхні.

П’яти{0}}портальний обробний центр-

Вертикальний обробний центр з ЧПУ

Розточувально-фрезерний обробний центр з ЧПУ

Вертикальний обробний центр

Машина для лазерного різання труб

Робоча станція зварювального робота

EXCT Суворий контроль якості

На даний момент EXCT повністю пройшов міжнародну сертифікацію системи якості ISO9001-2008, повна система якості гарантує ефективний контроль якості від розробки продукту та дизайну, виробництва, закупівлі та постачання до процесу продажу та обслуговування.

EXCT має сувору та кваліфіковану інспекційну команду, яка забезпечує успішний контроль якості продукції. Відділ інспекції якості має суворий процес тестування, який проходить через етапи закупівлі сировини, виробництва та встановлення, щоб гарантувати, що кожна частина обладнання, що постачається клієнтам, є кваліфікованою.

Перевірка якості замовника

Перевірка якості третьою стороною-

Перевірка якості третьою стороною-

Самоперевірка-

Самоперевірка-

Самоперевірка-

Самоперевірка-

Сипучий матеріал для фартухаСправи

Надішліть свої вимоги та обговоріть свій проект з одним із наших технічних інженерів.

Отримайте найвідповідніше рішення щодо продукту та цінову пропозицію безкоштовно!!!

Загальні технічні характеристики

фартуховий фідер налаштований для кожного матеріалу застосування, щоб забезпечити найкращу конфігурацію та відповідати всім вашим вимогам. Щоб отримати додаткові конфігурації, зверніться до наших технічних інженерів.

Модель	Ширина сковороди (мм)	швидкість (m/s)	Максимальний розмір годування (мм)	Залізниця (шт)	Ємність (m³/h)	Довжина (м)
BL800	800	0.01-0.25	350	/	50-350	2-15
BL1000	1000	0.01-0.25	470	1	100-510	3-20
BL1200	1200	0.01-0.2	650	1	120-595	3-20
BL1400	1400	0.01-0.2	680	2	140-850	6-20
BL1600	1600	0.01-0.2	700	2	320-1300	6-20
BL1800	1800	0.01-0.15	800	2	500-1560	8-20
BL2000	2000	0.01-0.15	1000	3	500-1850	8-20
BL2400	2400	0.01-0.15	1500	3	500-2700	8-20
BL2800	2800	0.01-0.15	1800	4	1000-4000	10-20

Інструкція з вибору

1. Який матеріал для обробки: ______
2.Пропускна здатність: ______т/год
3. Щільність матеріалу: ______ т/м³
4. Центральна відстань між головною та задньою зірочками :______м
5. Макет фартухової годівниці похилий чи горизонтальний? Якщо воно нахилене, який градус нахилу______ градус
6. Макс. розмір гранул кормового матеріалу: ______ мм
7. Макс. Відсоток гранули в цілому матеріалі: ______ %
8. Яке обладнання використовується для подачі матеріалу в живильний пристрій: ______
9. Яке обладнання використовується для вивантаження матеріалу з перонного живильника: ______
10. Робоче джерело живлення: ______В ______Гц
11. Необхідна кількість: ______
12. За звичайних обставин обладнанням, що стоїть перед перроновим живильником, є бункер. Щоб полегшити нашим інженерам розрахунок потужності перронового живильника, чи можете ви надати попередню проектну схему або намальовані від руки креслення бункера?
