Ковшовий елеватор, який використовується на заводах з виробництва кварцового піску, є високоефективним безперервним вертикальним конвеєрним обладнанням. Він не тільки має компактну конструкцію та невелику площу, але також простий в обслуговуванні та працює плавно та надійно. Завдяки своїй геніальній конструкції серія бункерів, закріплених на тяговому ланцюзі або стрічці, використовується для підйому матеріалів у вертикальному або похилому напрямку. У процесі виробництва кварцового піску ковшовий елеватор із потужною вертикальною підйомною здатністю точно й швидко транспортує частинки кварцового піску, які пройшли відсіювання та промивання, із нижньої позиції до високого -силосу для зберігання або до наступного процесу, що значно покращує ефективність виробництва та безперервність робочого процесу.
Принцип роботи елеватора з кварцовим піском
Кварцовий пісок надходить у бункер для зберігання заповнювачів у нижній частині ковшового елеватора. Двигун приводить в рух редуктор для обертання шківа або приводного шківа. Бункери, закріплені на тягових компонентах (таких як конвеєрні стрічки або ланцюги), зачерпують гранульовані матеріали, такі як кварцовий пісок, із бункера для зберігання та піднімають їх у верхню частину ковшового елеватора вздовж тягових компонентів. Потім вони обертаються вниз навколо верхнього приводного шківа для розрядки.
Ковшовий елеватор з кварцового піскуПодробиці

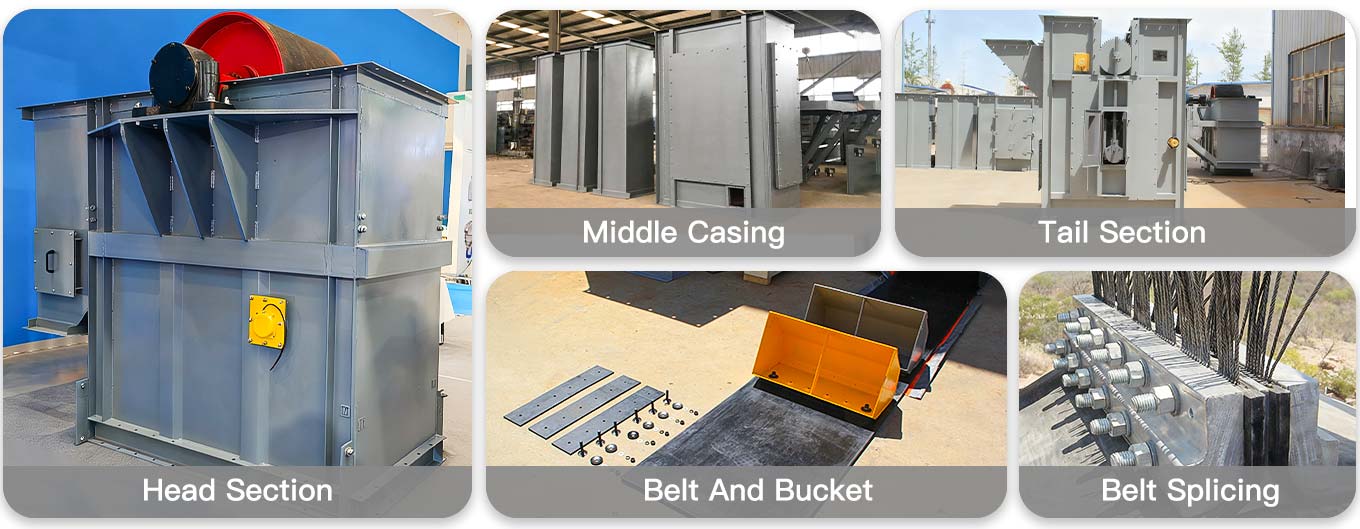

Ковшовий елеватор стрічкового типу
Ковшовий елеватор ланцюгового типу
Ковшовий елеватор з кварцового піскуособливості
Герметичний захист від пилу
Кварцовий пісок здебільшого складається з дрібних часток і порошку-, тому пилу багато. Ковшовий елеватор для кварцового піску має повністю закриту конструкцію корпусу, що ефективно запобігає розльоту пилу. Це не тільки покращує робоче середовище в цеху та відповідає вимогам захисту навколишнього середовища, але також дозволяє уникнути розсіювання та втрати сировини з кварцового піску, зменшуючи відходи сировини.
Зносостійкий- дизайн
Кварцовий пісок має високу твердість. Звичайне транспортне обладнання схильне до швидкого зносу. Однак у нашому ковшовому елеваторі для кварцового піску використовуються матеріали з високою зносостійкістю, такі як зносостійкі-сталеві пластини, бункери з марганцевої сталі,-високоміцні ремені/ланцюги тощо, що значно зменшує частоту заміни вразливих частин і знижує витрати на технічне обслуговування.
Оптимізація міцності конструкції
Кварцовий пісок має високу щільність і жорсткі вимоги до несучої здатності обладнання. Корпус, привід і опорна конструкція ковшового елеватора з кварцовим піском пройшли оптимізацію міцності. Вони виготовлені шляхом зварювання товстих сталевих пластин або сталевих секцій для забезпечення стабільної роботи в умовах великих навантажень.
Безперервне транспортування
Обладнання працює з постійною швидкістю, гарантуючи, що під час процесу підйому кварцовий пісок не піддається сильному стисненню або зіткненню. Це ефективно зменшує фрагментацію частинок, зберігає цілісність розміру частинок кварцового піску і в той же час, при безперервній подачі протягом 24 годин, забезпечує безперервну роботу всієї виробничої лінії.
Невелика площа
Планування ділянок заводів з переробки кварцового піску, скляних заводів, хімічних заводів компактне. Ковшові елеватори встановлюються вертикально, що забезпечує-велику вертикальну подачу. Порівняно з похилими стрічковими конвеєрами, він значно економить простір і може безпосередньо під’єднуватися до сушильних машин, кульових млинів, силосів та іншого високо-обладнання. Схема виробничої лінії є більш розумною.
Низьке енергоспоживання
Це обладнання має низьку потужність приводу. Він застосовує метод подачі потоку, гравітаційну-конструкцію розвантаження та щільно розташовані бункери-великої місткості. Під час процесу підйому матеріалу майже немає зворотного потоку або витоку матеріалів. Таким чином, неефективна потужність низька, і це може заощадити велику кількість витрат на електроенергію під час тривалої-експлуатації.
Зв'яжіться з нами, щоб отримати найкращу ціну
Надішліть свої вимоги та обговоріть свій проект з одним із наших технічних інженерів.
Ковшовий елеватор з кварцового піску застосування
|
Шахта кварцового піску |
Кварцовий пісок, видобутий зі стовбура шахти, піднімають на поверхню, а кварцовий пісок, що знаходиться у складі, транспортують у дробильно-сортувальний цех. |
|
Завод з переробки кварцового піску |
Великі шматки кварцового каменю відправляються в дробарку для дроблення, подрібнений кварцовий пісок відправляється в сортувальну машину для просіювання, вологий кварцовий пісок відправляється в сушарку для сушіння, кварцовий пісок відправляється в млин для подрібнення, а готовий кварцовий пісок відправляється в пакувальну машину для упаковки. |
|
Промисловість будівельних матеріалів |
Кварцовий пісок широко використовується в будівельній промисловості для таких процесів, як замішування бетону та виробництво цементу. Ковшові елеватори можна використовувати для підйому кварцового піску з землі або шахт на різні виробничі лінії або технологічне обладнання, тим самим підвищуючи ефективність виробництва. |
|
Виробництво скла |
Кварцовий пісок є однією з основних сировинних матеріалів для виробництва скла. Ковшові елеватори можна використовувати для транспортування кварцового піску до такого обладнання, як скловарні печі, забезпечуючи безперервність виробничого процесу. |
|
Хімічна промисловість |
Кварцовий пісок також має широке застосування в хімічній галузі, наприклад у виробництві силікагелю. Ковшові елеватори можна використовувати для обробки та транспортування кварцового піску, що відповідає різноманітним технологічним вимогам. |
|
Гірнича промисловість |
Під час видобутку та переробки кварцового піску ковшові елеватори можуть використовуватися для підйому сирого кварцового піску або обробленого кварцового піску та транспортування його до сортувального обладнання, дробильного обладнання та інших технологічних установок. |
|
Будівельний майданчик |
Ковшовий елеватор можна використовувати для підйому кварцового піску з землі на велику висоту, відповідаючи вимогам до сировини для такого обладнання, як станції змішування бетону. |
Упаковка та доставка ковшового елеватора з кварцового піску

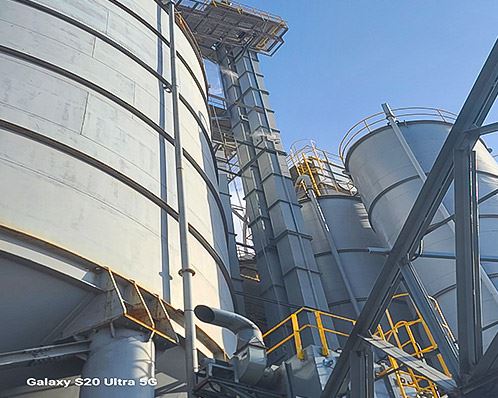

Ковшовий елеватор з кварцового піскуСправи
Пропозиції щодо вибору елеватора з кварцовим піском
Несуча-здатність:Виберіть ковшовий елеватор із відповідною-несучою здатністю на основі ваги та об’єму частинок кварцового піску, які потрібно транспортувати. Це гарантує, що обладнання може стабільно та ефективно транспортувати матеріали.
Швидкість транспортування:Враховуючи виробничу потужність і вимоги до процесу виробничої лінії, виберіть ковшовий елеватор із відповідною швидкістю транспортування, щоб забезпечити своєчасне транспортування матеріалів і підтримувати ефективність виробництва.
Зносостійкість:Частинки кварцового піску мають високу твердість. Тому вибір матеріалів із високою зносостійкістю та довговічністю, а також відповідний дизайн можуть допомогти продовжити термін служби обладнання.
Ефективність безпеки:Переконайтеся, що обладнання відповідає відповідним стандартам і правилам безпеки. Враховуйте показники безпеки обладнання під час роботи, наприклад захисні пристрої, пристрої аварійної зупинки тощо.
Підтримуйте простоту роботи:Вибирайте ковшові елеватори з простою конструкцією та легкими функціями обслуговування, щоб зменшити витрати на технічне обслуговування й забезпечити довгострокову-стабільну роботу обладнання.
Чому обирають нас:
EXCT займається відкритим-видобувним процесом (вугільна промисловість, горючий сланець тощо), системою дроблення та сортування, генеральним підрядом EPC, будівництвом, виробництвом та експлуатацією, а також великим дробильним обладнанням, сортувальним обладнанням, транспортуючим обладнанням, обладнанням для живлення, обладнанням для захисту навколишнього середовища та іншим спеціальним обладнанням, дослідженнями та розробками, виробництвом, продажем і обслуговуванням як одне із сучасних високо-технологічних підприємств.
Ми маємо понад 60 національних патентів і отримали провінційні та міністерські сертифікати наукових досягнень. Наші основні продукти досягли показників ефективності, які відповідають провідним міжнародним стандартам, отримавши численні національні та провінційні технологічні нагороди.
Ми створюємо цінність для глобальних клієнтів гірничодобувної промисловості за допомогою передових технологій процесу, підвищуючи експлуатаційну надійність, ефективність і точність. Використовуючи складне обладнання та глибокі знання галузі, ми впроваджуємо інновації в системах дроблення, сортування, транспортування, видалення пилу, зберігання та автоматизації матеріалів. Наша система обслуговування пропонує-професійну підтримку протягом усього життєвого циклу проекту-від інженерних консультацій і проектування схем до виробництва обладнання, монтажу, введення в експлуатацію, постачання запасних частин і операційної підтримки.
Відповідно до глобальних економічних тенденцій, що розвиваються, ми створюємо міжнародну присутність, зосереджену на технологічних інноваціях і інноваціях у сфері послуг. Ми розвиваємо багатогранні таланти та досвідчені команди обслуговування, щоб посилити свою конкурентоспроможність на міжнародному ринку, пропонуючи високо-вартісні рішення, які сприяють розвитку національних галузей промисловості в усьому світі.
Специфікація елеватора з кварцовим піском:
Ковшовий елеватор стрічкового типу
|
Модель |
TDG250 |
TDG315 |
TDG400 |
TDG500 |
TDG630 |
TDG800 |
TDG1000 |
TDG1250 |
TDG1600 |
|
|
Потужність (м3/год) |
72 |
101 |
158 |
220 |
348 |
492 |
788 |
1220 |
1541 |
|
|
Відро |
Об'єм (л) |
6.5 |
10 |
16 |
25 |
40 |
64 |
102 |
161 |
255 |
|
Крок (мм) |
325 |
360 |
420 |
460 |
520 |
580 |
650 |
720 |
820 |
|
|
Вага стрічки та відра (кг/м) |
33 |
33.2 |
42.2 |
62.3 |
78.53 |
106 |
145 |
155.5 |
223 |
|
|
Швидкість (м/с) |
1.34 |
1.34 |
1.5 |
1.5 |
1.68 |
1.65 |
1.86 |
1.86 |
1.836 |
|
|
Максимальна висота підйому (м) |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
|
Ковшовий елеватор ланцюгового типу
|
Модель |
Продуктивність/ (м3/с) |
Швидкість/ (м/с) |
Швидкість шпинделя/ |
Об'єм/л |
Ширина ковша/мм |
Крок/мм |
Операція PartQualit |
|
NE15 |
15 |
0.5 |
15.54 |
2.5 |
250 |
203 |
27.5 |
|
NE30 |
32 |
0.5 |
16.45 |
7.8 |
300 |
305 |
35 |
|
NE50 |
60 |
0.5 |
16.45 |
15.7 |
30 |
305 |
64 |
|
NE100 |
110 |
0.5 |
14.13 |
35 |
400 |
400 |
89 |
|
NE150 |
170 |
0.5 |
14.13 |
52.2 |
600 |
400 |
112.3 |
|
NE200 |
210 |
0.5 |
10.9 |
84.6 |
600 |
500 |
134 |
|
NE300 |
320 |
0.5 |
10.9 |
127.5 |
600 |
500 |
188 |
|
NE400 |
380 |
0.5 |
8.3 |
182.5 |
700 |
600 |
205 |
|
NE500 |
470 |
0.5 |
7.1 |
260.9 |
700 |
700 |
223 |
|
NE600 |
600 |
0.5 |
7.1 |
330.2 |
700 |
700 |
274 |
|
NE800 |
800 |
0.5 0.5 |
6.2 |
501.8 |
800 |
800 |
313 |
